Frage
Wie ermittelt RWIND Simulation den Druck aus der Windbelastung auf die Oberflächen des Modells?

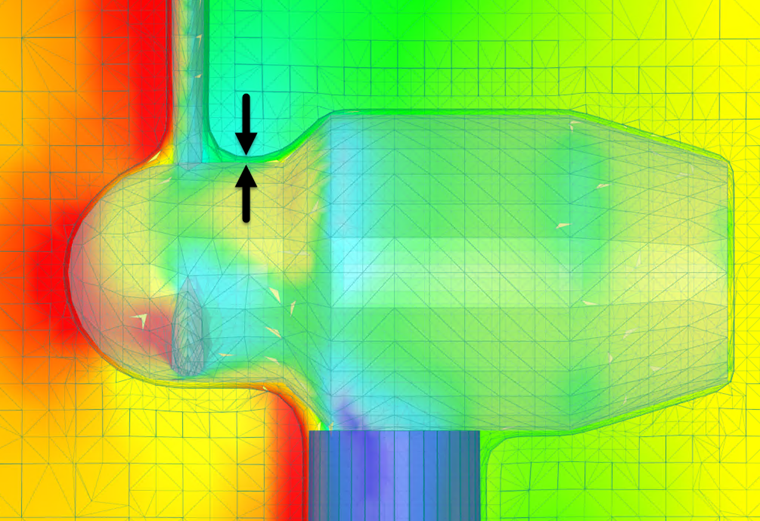

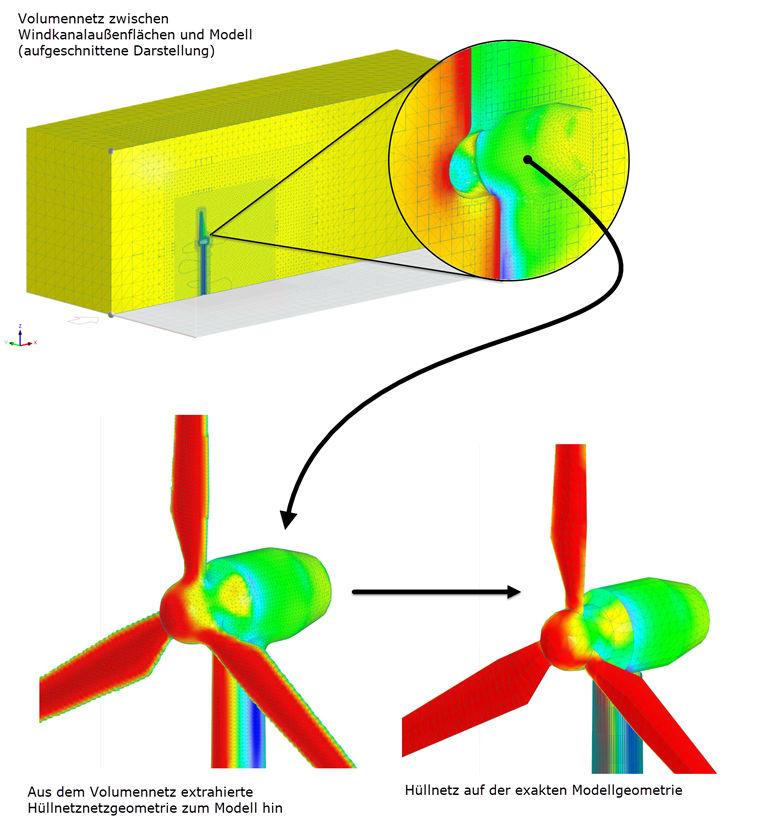

Mit der OpenFOAM Berechnung ergibt sich an jedem Volumenelement ein Druckergebnis. Diese Werte werden am Übergang zu dem Modell auf die jeweiligen Randknoten extrapoliert. Zur Ermittlung der finalen Oberflächendrücke auf der Modellgeometrie werden in einem weiteren Schritt die Drücke an den Randknoten des Volumennetzes auf die exakte Modellnetzhülle transformiert. Für den Fall, dass die Dreiecksvernetzung der exakten Modellnetzgeometrie zu grob ist, initiiert der letzte Transformationsprozess eine partielle Verdichtung der exakten Modellnetzhülle.
