Sie können die Einstellungen der Anschlussbemessung im Navigator und in den Tabellen überprüfen.
Navigator

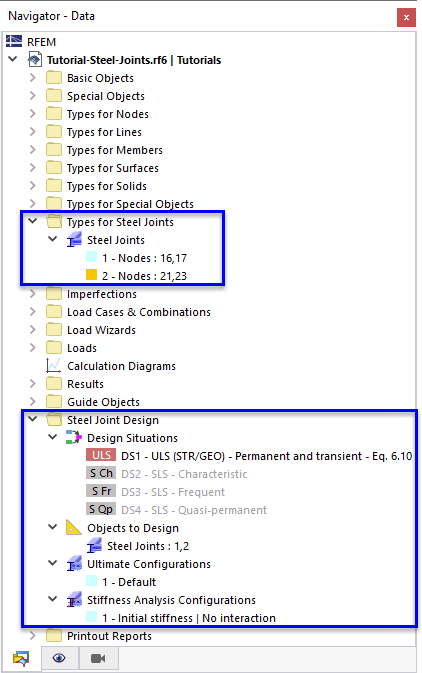

Sämtliche Bemessungsparameter werden in den Kategorien "Typen für Stahlanschlüsse" und "Stahlanschlussbemessung" im "Navigator - Daten" verwaltet. Wenn etwas rot hervorgehoben ist, bedeutet dies, dass ein Parameter undefiniert, falsch zugeordnet oder für die Bemessung irrelevant ist.
Tabelle

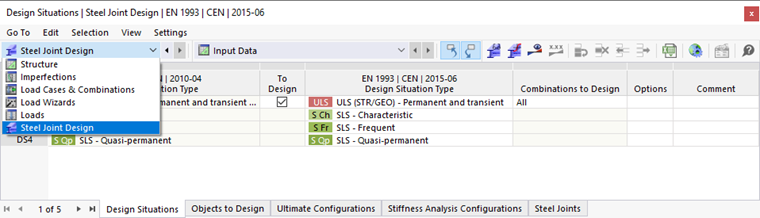

Alle für die Anschlussbemessung relevanten Parameter sind auch in der Tabelle unterhalb des Arbeitsbereichs enthalten. Um auf sie zuzugreifen, stellen Sie Stahlanschlussbemessung in der Liste der Hauptkategorien ein.
In der Tabelle "Stahlanschlüsse" sind die beiden Stahlanschlüsse und die Bemessungsoptionen aufgelistet, dargestellt mit einem Symbol. Nach einem Klick auf das Symbol öffnet sich der Dialog "Stahlanschluss bearbeiten", in dem Sie die Bemessungseigenschaften dieses Stahlanschlusses überprüfen bzw. ändern können.
Reduzieren der zu bemessenden Kombinationen
Es ist kein Problem, alle in einer Bemessungssituation enthaltenen Lastkombinationen zu bemessen. Für eine wirtschaftliche und zeitsparende Berechnung empfehlen wir jedoch, die Kombinationen manuell zu reduzieren.
Wechseln Sie wieder zur Tabelle Bemessungssituationen. Wählen Sie die Zelle "Zu bemessende Kombinationen" von BS1. Alle Kombinationen sind für die Bemessung voreingestellt. Klicken Sie auf die Schaltfläche
um dies anzupassen.

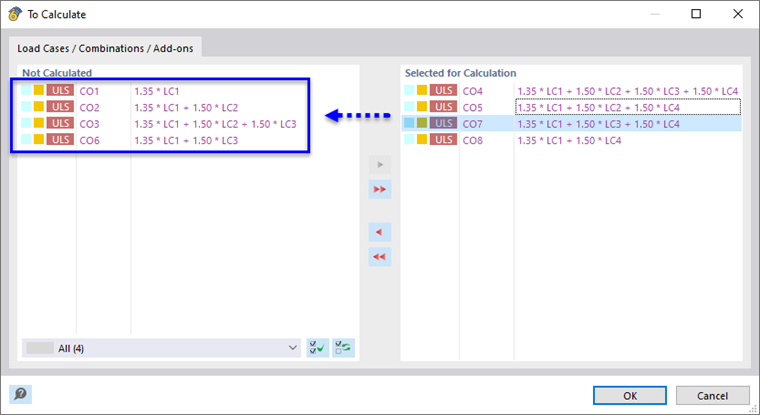

Doppelklicken Sie im Fenster "Zu berechnen" auf alle Lastkombinationen, in denen die in LF4 verwaltete Plattformlast nicht enthalten ist: Es handelt sich um LK1, LK2, LK3 und LK6. Das Ergebnis sollte wie folgt aussehen:
Klicken Sie auf OK, um den Dialog zu schließen. In der Tabelle "Bemessungssituationen" sind nun die Lastkombinationen LK4,5,7,8 für die Berechnung eingestellt. Sie stellen die maßgebenden Kombinationen für die Stahlanschlüsse dar.
