Der Import aus RFEM nach Revit wird über die Schaltfläche
Modell importieren in der Multifunktionsleiste von Revit gestartet (siehe Bild
Add-In in Multifunktionsleiste von Revit
).
In einem Dialog können Sie einige Vorgaben treffen, die für den Datenimport aus RFEM wichtig sind.

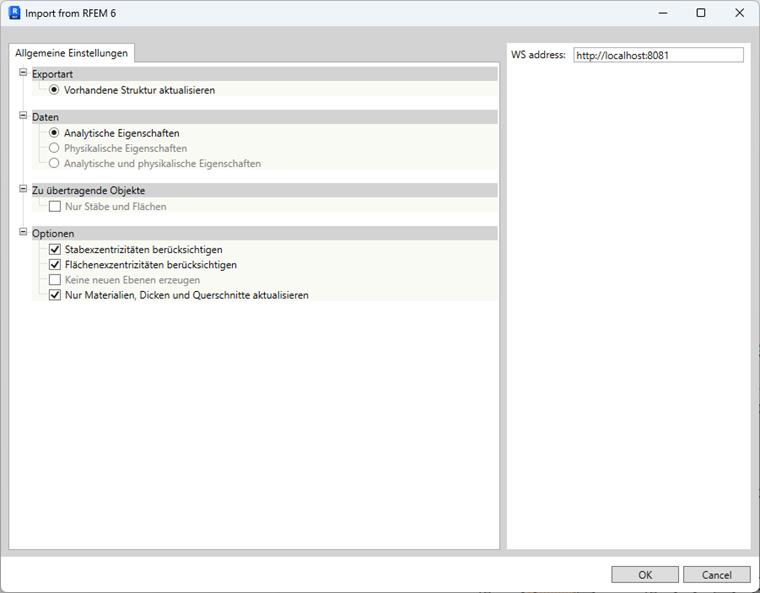

Allgemeine Einstellungen
Im Register Allgemeine Einstellungen treffen Sie grundlegende Vorgaben für den Import der Daten.
Z-Richtung
Die globale Z-Achse wird in Revit automatisch 'Nach unten' ausgerichtet. Es besteht hier keine Auswahlmöglichkeit.
Revit
Für den Import ist derzeit nur die Option Vorhandenes Modell aktualisieren verfügbar. Damit wird das geöffnete Revit-Projekt mit den Änderungen abgeglichen, die Sie im RFEM-Modell vorgenommen haben. Revit-Familien, die bereits im Projekt geladen sind, werden bei korrekter Konvertierung automatisch verwendet. Mit dieser Option können Sie auch ein RFEM-Modell in ein leeres Projekt laden.
Modelltyp
Das Modell kann in Revit mit physikalischen oder analytischen Elementen erstellt werden. Wenn Sie das RFEM-Modell als Analytisches Modell importieren, werden alle Elemente einschließlich Material- und Querschnittsinformationen in einem analytischen Modell erzeugt.
Wenn Sie das RFEM-Modell als Physikalisches Modell importieren, werden alle Elemente einschließlich Material- und Querschnittsinformationen in Revit in einem physikalischen Modell erzeugt.
Wird das RFEM-Modell als Analytisches und physikalisches Modell importiert, erzeugt Revit ein physikalisches Modell mit einem damit verknüpften analytischen Modell.
Zu übertragende Objekte
Derzeit ist lediglich die Import-Option Nur Stäbe und Flächen verfügbar. Sie bietet die Möglichkeit, den Import auf die Hauptobjekte (Träger, Stützen, Decken) – ohne Gelenke oder Lagerdefinitionen – zu beschränken.
Optionen
Wenn Sie das Kontrollfeld 'Benutzerdefinierte Namen für Dlubalparameter verwenden' anhaken, werden die als Dlubalparameter hinterlegten Informationen beim Datenimport berücksichtigt.
Mit der Option 'Neue Ebenen nicht erzeugen' können Sie verhindern, dass beim Import neue Ebenen für die Lage-Definition von Objekten in Revit erstellt werden.
Die Option 'Nur Materialien, Dicken und Querschnitte aktualisieren' beschränkt die Aktualisierung auf den Abgleich der Materialien, Querschnittsnamen und Flächendicken. Es werden weder Koordinaten angepasst noch Objekte gelöscht oder hinzugefügt.
Tragwerkseinstellungen
Die Funktionen des Registers Tragwerkseinstellungen sind noch in Vorbereitung.
In RFEM gibt es keine spezifischen Fundamentobjekte, sondern nur einfache Lager. Objekte des Typs 'Einzelfundament' oder 'Wandfundament' können in RFEM entweder als gelenkige Knoten- bzw. Linienlager oder als Flächen mit elastischer Bettung erzeugt werden. Die Federsteifigkeiten einer elastische Bettung sind mit Standardwerten voreingestellt. Passen Sie die Werte im RFEM-Modell an. Auch die Abmessungen der Flächen sind voreingestellt und müssen in der Regel mit den geometrischen Gegebenheiten abgeglichen werden.-->
