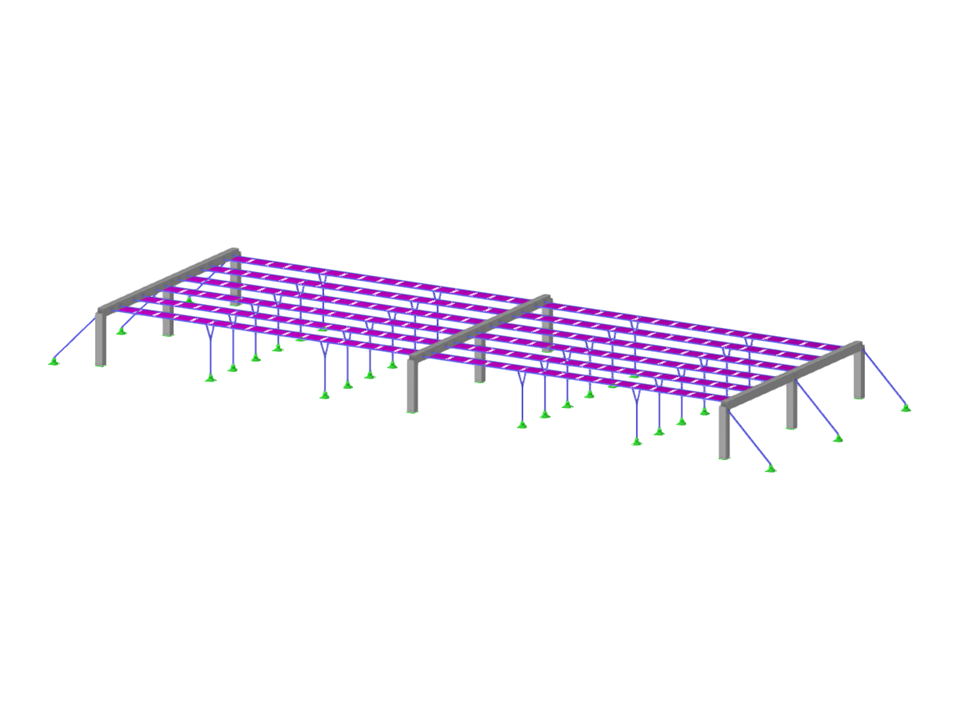

Flexible Photovoltaikanlage mit Rahmenkonstruktion aus Beton.
Flexible Photovoltaikanlage
| Anzahl Knoten | 876 |
| Anzahl Linien | 885 |
| Anzahl Stäbe | 117 |
| Anzahl Flächen | 192 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 10 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 31,968 t |
| Abmessungen (metrisch) | 46,000 x 3,000 x 15,000 m |
| Abmessungen (imperial) | 150.92 x 9.84 x 49.21 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
