RFEM – Online-Handbuch Flächen
Unterschiedliche Bettungsmodelle an einer Stahlstütze

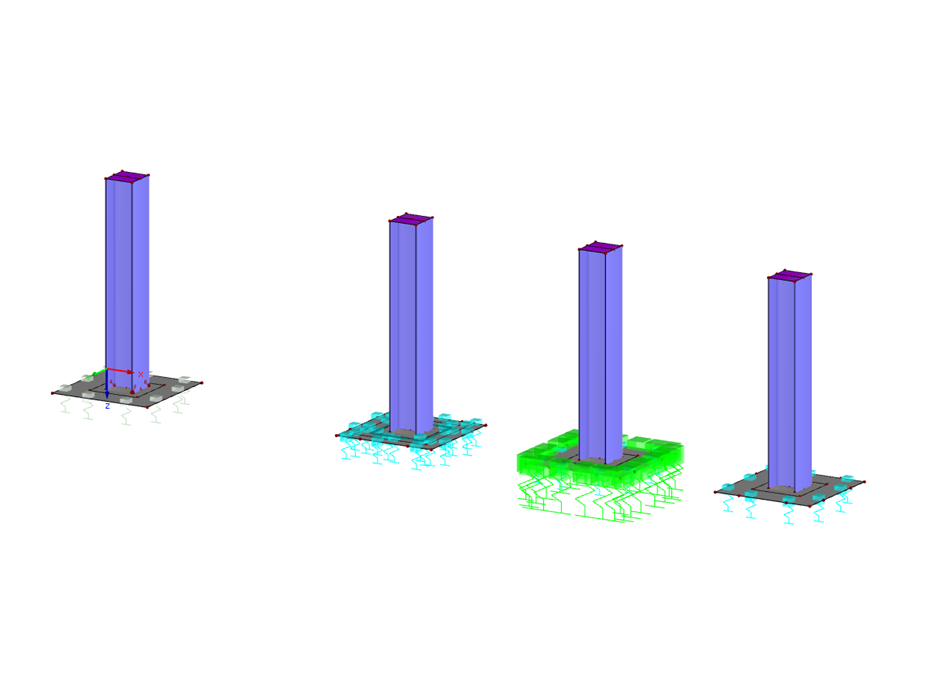

Stütze Kontaktspannungen
| Anzahl Knoten | 118 |
| Anzahl Linien | 154 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 31 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 6.384 t |
| Abmessungen | 8.000 x 1.338 x 2.169 m |
| Programmversion | 5.27.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
