Laden Sie hier das Modell eines Fachwerkträgers herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM. Dieses Modell wurde für die Online-Schulung "RFEM 6 Tutorial mit Rhino & Grasshopper" erstellt.

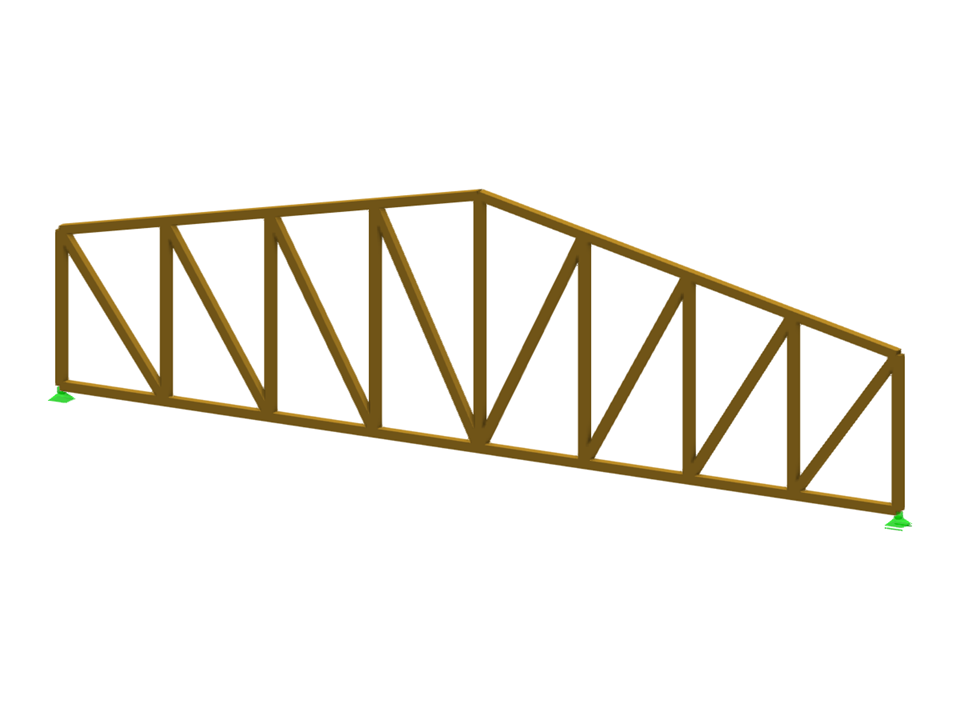

Fachwerkträger aus Online-Schulung | Tutorial für Rhino & Grasshopper in RFEM 6
Anzahl Knoten | 18 |
Anzahl Linien | 20 |
Anzahl Stäbe | 20 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 0 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 0,507 t |
Abmessungen | 12,000 x 3,250 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
