Laden Sie hier das Modell eines mehrgeschossigen Gebäudes aus Stahlbeton herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Berücksichtigung von Bauzuständen in RFEM 6' vom 11. Januar 2022 (deutsch, 13. Januar 2022 englisch) angewendet.
- Geotechnische Analysen in RFEM 6
- Berücksichtigung von Bauzuständen in RFEM 6
- Berücksichtigung von Bauzuständen in RFEM 6
- Berücksichtigung von Bauzuständen in RFEM 6
- Berücksichtigung von Bauzuständen in RFEM 6
- Bauzustände in der Modellierung definieren
- Berücksichtigung von Bauzuständen in RFEM 6
- Berücksichtigung von Bauzuständen in RFEM 6

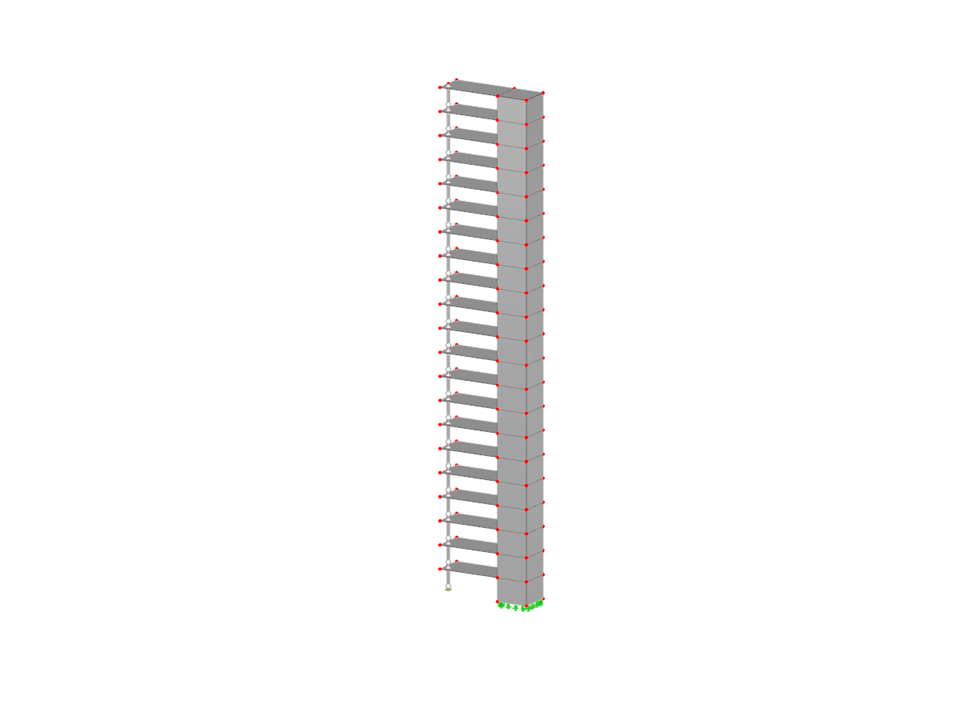

Mehrgeschossiges Gebäude aus Stahlbeton
| Anzahl Knoten | 152 |
| Anzahl Linien | 277 |
| Anzahl Stäbe | 21 |
| Anzahl Flächen | 126 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1518.300 t |
| Abmessungen (metrisch) | 12.000 x 63.000 x 4.000 m |
| Abmessungen (imperial) | 39.37 x 206.69 x 13.12 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Veranstaltung
Veranstaltung
Veranstaltung
Produkt-Feature
Veranstaltung
Bei der Generierung von Wandscheiben und wandartigen Trägern können Sie nicht nur Flächen und Zellen zuweisen, sondern auch Stäbe.
Im Add-On Betonbemessung haben Sie die Möglichkeit, eine vorhandene vertikal ausgerichtete Durchstanzbewehrung zu definieren. Diese wird dann beim Durchstanznachweis berücksichtigt.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
