RFEM – Online-Handbuch Flächen
Anhand dieses Modells wurde der Brandschutznachweis für Stahlbetonstäbe erläutert.

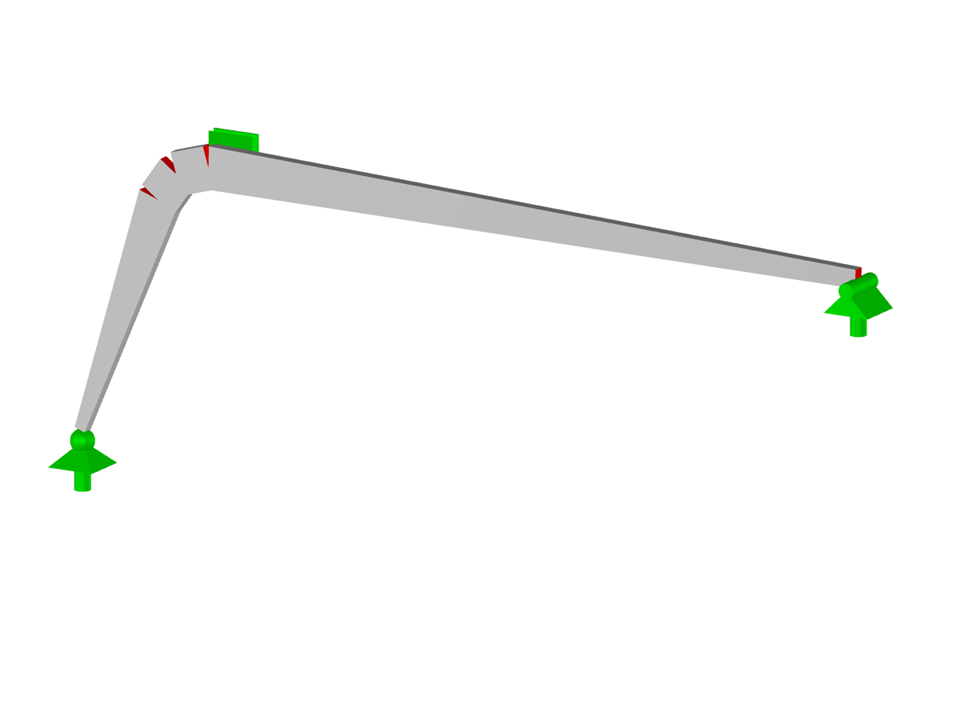

Voutenrahmen
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2.405 t |
| Abmessungen | 11.903 x 3.864 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
