Anhand dieses Modells wurde die Berücksichtigung der Haftreibung bei der Modellierung erläutert.

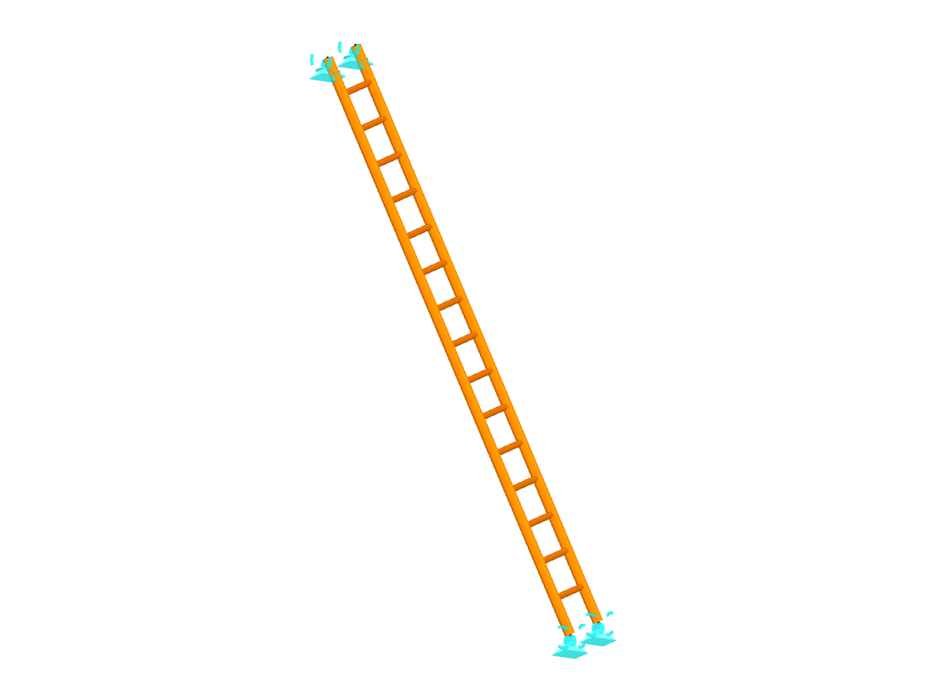

Leiter
Anzahl Knoten | 34 |
Anzahl Linien | 47 |
Anzahl Stäbe | 47 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 0.024 t |
Abmessungen | 2.000 x 4.000 x 0.400 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
