Das architektonische und baustatische Highlight dieses Projektes ist das über 60.000 m² große geschwungene Holzdach, das wie eine Riesenwelle das Gebäude überspannt und durch das Unternehmen Graf-Holztechnik umgesetzt wurde.
Auf bis zu 20 m hohen Stahl- und Stahlbetonsäulen ruht die Primärkonstruktion aus mächtigen BSH-Bindern.
Auf dieser liegt die Rekordmenge von ca. 8.000 m³ Brettsperrholzplatten. Die drei- oder fünfschichtigen Platten sind 12 bis 24 cm stark und besitzen Spannweiten bis zu 10 m. Für jede Platte wurde die Dicke berechnet, um die Konstruktion so schlank und wirtschaftlich wie möglich zu dimensionieren.
ATP Architekten und Ingenieure
Wien, Österreich
www.atp.ag

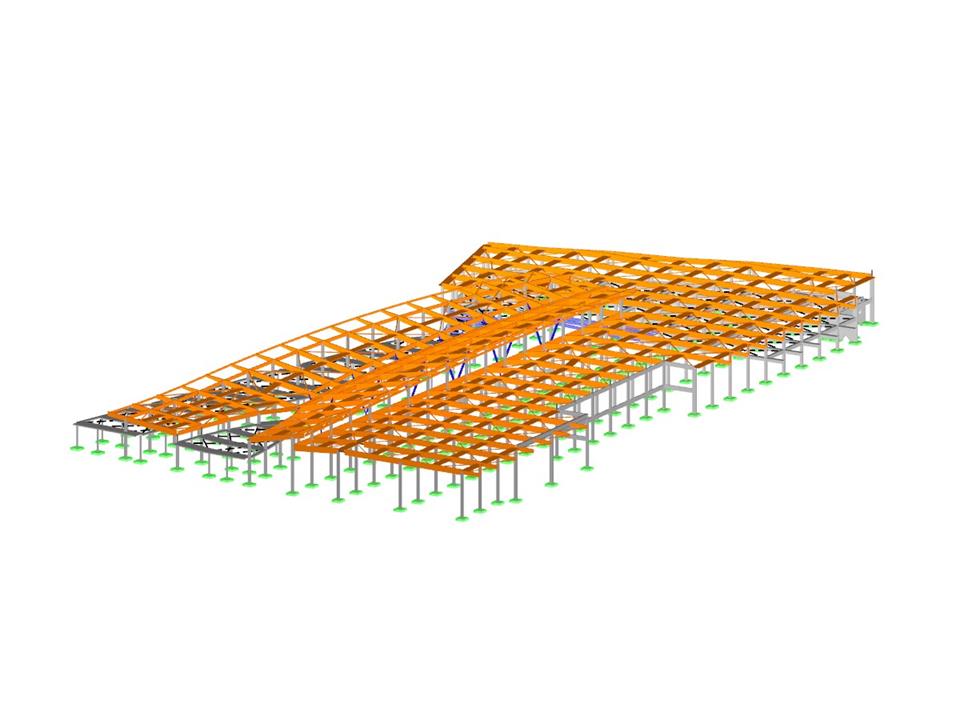

Teil der in RSTAB bemessenen Struktur (© ATP)
Hallenrahmenkonstruktion
| Anzahl Knoten | 959 |
| Anzahl Stäbe | 1865 |
| Anzahl Lastfälle | 13 |
| Anzahl Lastkombinationen | 744 |
| Anzahl Ergebniskombinationen | 34 |
| Gesamtgewicht | 2831.646 t |
| Abmessungen | 110.334 x 192.936 x 18.724 m |
| Programmversion | 7.04.24 |
Veranstaltung
Veranstaltung
Veranstaltung
In RFEM ist OSB-Material für die USA und Kanada verfügbar. Es werden die Materialparameter vom "Panel Design Specification manual" übernommen.
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
Sie haben die Möglichkeit, für Flächen eine Bemessung für den Brandfall mit der Methode mit reduziertem Querschnitt durchzuführen. Die Abminderung erfolgt über die Flächendicke. Es können für sämtliche, zur Bemessung zugelassenen, Holz-Materialien die Nachweise geführt werden.
Für Brettsperrholz kann dabei, abhängig vom Klebstofftyp, gewählt werden, ob ein Abfallen einzelner verkohlender Schichtteile möglich ist und somit in bestimmten Schichtbereichen mit einem erhöhten Abbrand zu rechnen ist.
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
