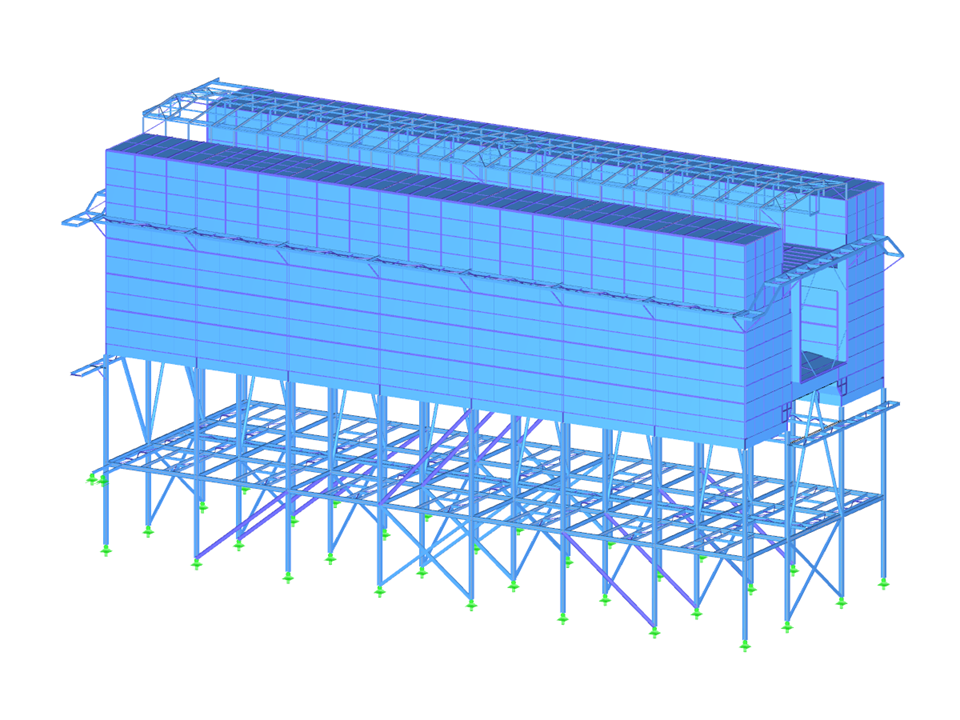

Der südafrikanische Energieversorger Eskom baut ca. 400 km nördlich von Johannesburg in Medupi mit 4800 MW Leistung eines der weltgrößten Kohlekraftwerke. Es besteht aus sechs 800-MW-Blöcken. Das Kraftwerk erhält modernste Schlauchfilteranlagen zur Staubreduzierung. Der langjährige Dlubal-Kunde Prof. Schmidt & Partner wurde von der Firma Balcke-Dürr, NL Rothemühle, mit der statisch-konstruktiven Auslegung und Berechnung des Schlauchfiltergehäuses einschließlich der Rauchgas-/Reingaskanäle, der Unterstützungskonstruktion und der Treppengehäuse beauftragt. Eine besondere Herausforderung stellte die Berücksichtigung von südafrikanischen Regelwerken und Halbzeugen (Profilen) dar. Hier war die umfangreiche RFEM-Profildatenbank eine große Hilfe.
Prof. Schmidt & Partner
Büro für Konstruktiven Ingenieurbau
Kruppstraße 98
D-45145 Essen
www.p-s-p.de
Filteranlage
Anzahl Knoten | 5021 |
Anzahl Linien | 10422 |
Anzahl Stäbe | 8909 |
Anzahl Flächen | 809 |
Anzahl Lastfälle | 8 |
Gesamtgewicht | 538.495 t |
Abmessungen | 51.610 x 22.050 x 28.150 m |
Programmversion | 4.06.02 |
