Ein ganz besonderes Projekt wurde 2013 im 6.000 Kilometer entfernten Pitigala, Sri Lanka realisiert. Eine Brücke, konstruiert, berechnet und gebaut von 30 Studenten. Sie sind Teil der Hochschulgruppe „Engineers Without Borders Karlsruhe Institute of Technology e.V.“, die Entwicklungsprojekte in sieben verschiedenen Ländern verwirklicht.
Mit einer Stützweite von 30 Metern überspannt die Brücke den Fluss Bentara. Während der insgesamt 14-wöchigen Bauphase unterstützten Soldaten und Dorfbewohner die deutschen Studenten.
Engineers Without Borders
Karlsruhe Institute of Technology e.V.
www.ewb-karlsruhe.de

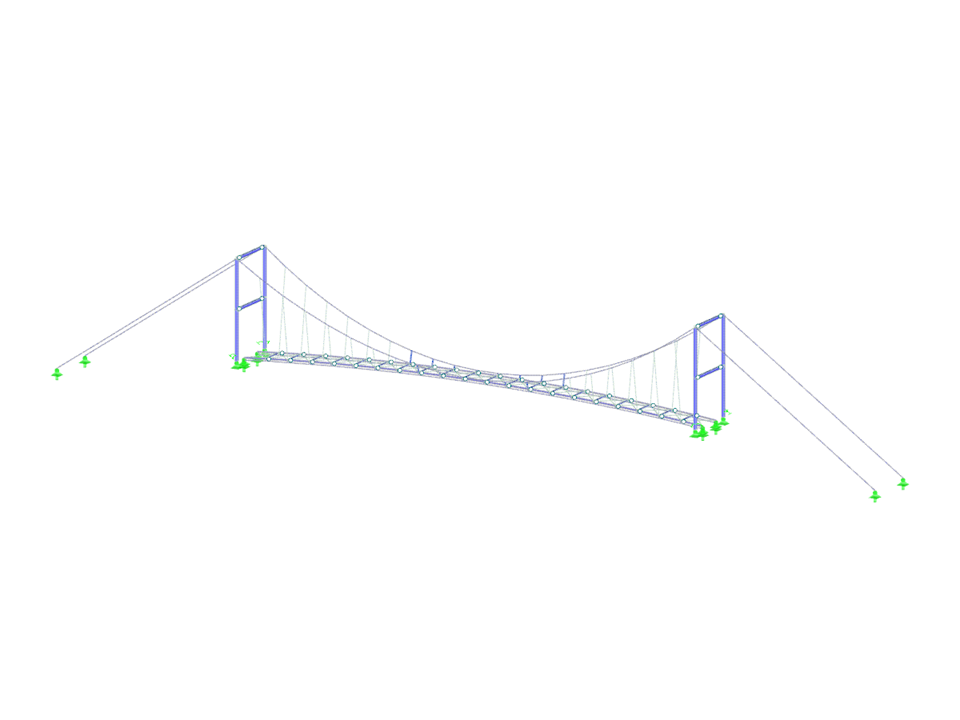

RSTAB-Modell der Hängebrücke mit Darstellung der Verformung (© EWB Karlsruhe)
Hängebrücke aus Stahl
Anzahl Knoten | 184 |
Anzahl Stäbe | 324 |
Anzahl Lastfälle | 16 |
Anzahl Lastkombinationen | 25 |
Anzahl Ergebniskombinationen | 2 |
Gesamtgewicht | 2.594 t |
Abmessungen | 53.715 x 3.365 x 8.098 m |
Programmversion | 8.02.00 |
