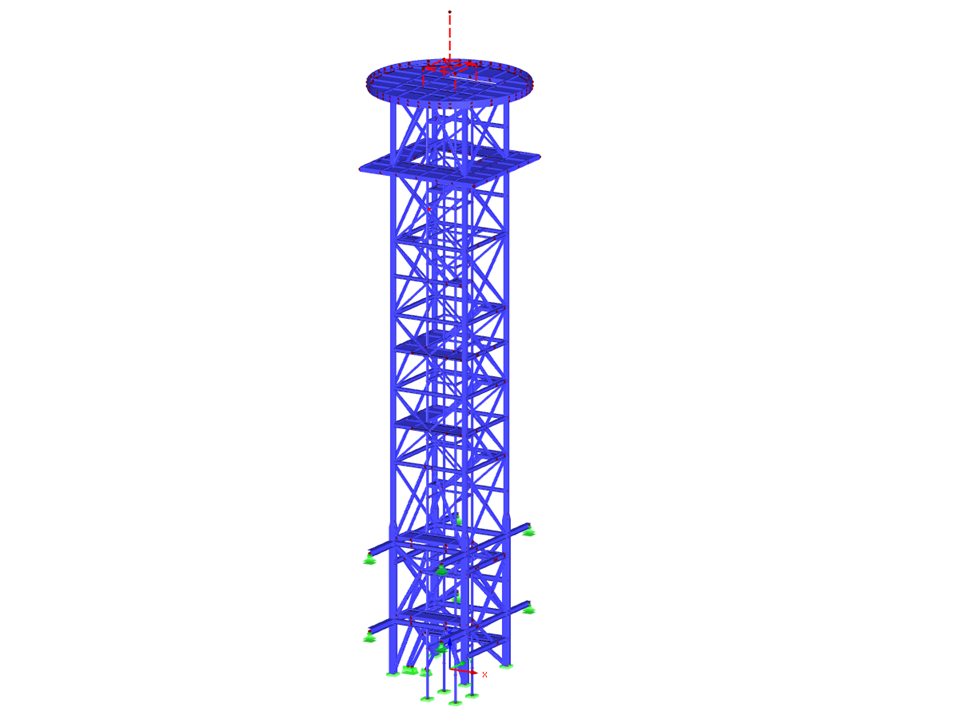

Radarová věž na letišti Malaga, Španělsko
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 547 |
Počet linií | 949 |
Počet prutů | 874 |
Počet ploch | 36 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 18 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 47,193 t |
Rozměry (metrické) | 8,150 x 9,140 x 35,317 m |
Rozměry (imperiální) | 26.74 x 29.99 x 115.87 feet |
Verze programu | 5.34.01 |
