Stáhněte si zde model jednoduché 2D ocelové konstrukce a otevřete ho v MKP programu RFEM.
Tento model byl mimo jiné použit pro odborný článek 1823.

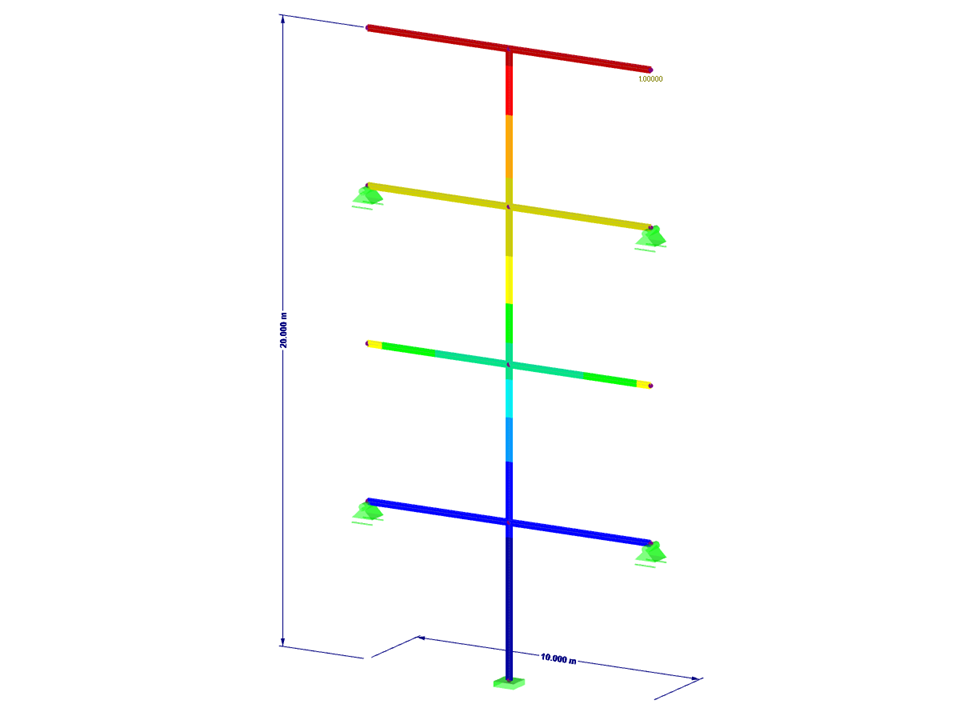

Jednoduchá 2D ocelová konstrukce
| Počet uzlů | 13 |
| Počet linií | 12 |
| Počet prutů | 12 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,342 t |
| Rozměry (metrické) | 10,000 x 20,000 x 0,000 m |
| Rozměry (imperiální) | 32.81 x 65.62 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
