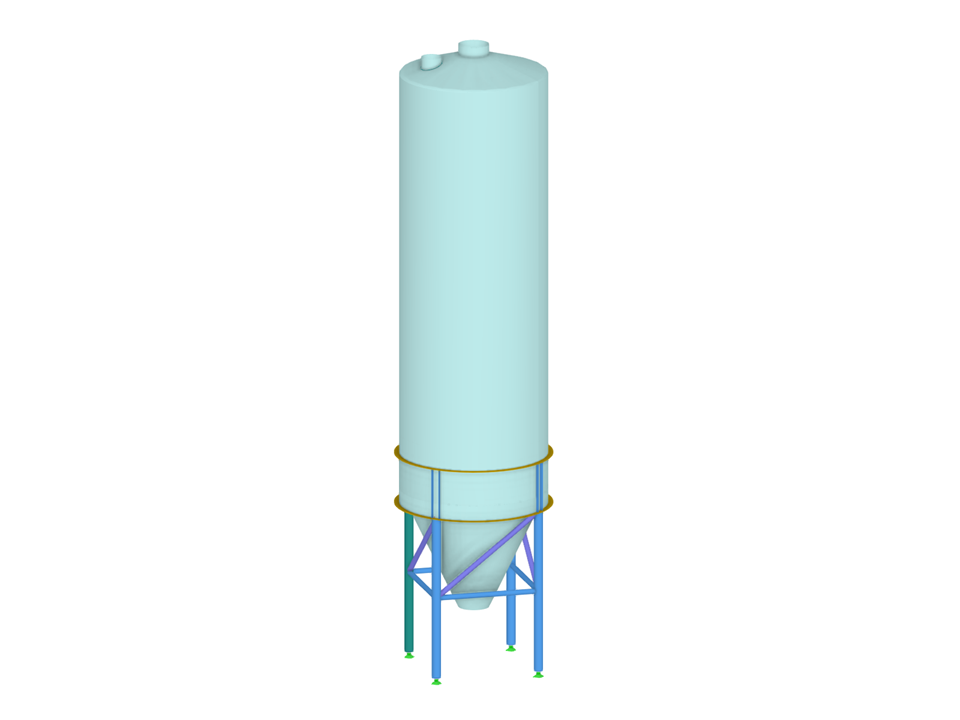

Ocelové silo použité pro simulaci zemětřesného kolapsu pomocí addonu Bullet Constraints Builder v programu Blender.
Ocelová konstrukce sila
| Počet uzlů | 42 |
| Počet linií | 68 |
| Počet prutů | 24 |
| Počet ploch | 20 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 9 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 11,624 t |
| Rozměry (metrické) | 4,724 x 18,898 x 4,724 m |
| Rozměry (imperiální) | 15.5 x 62 x 15.5 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
