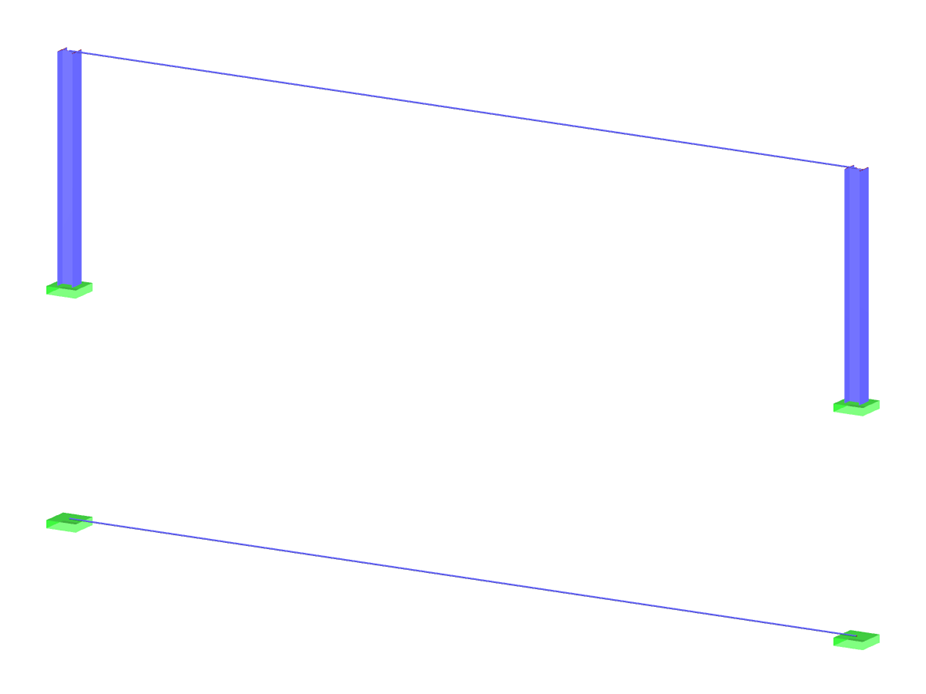

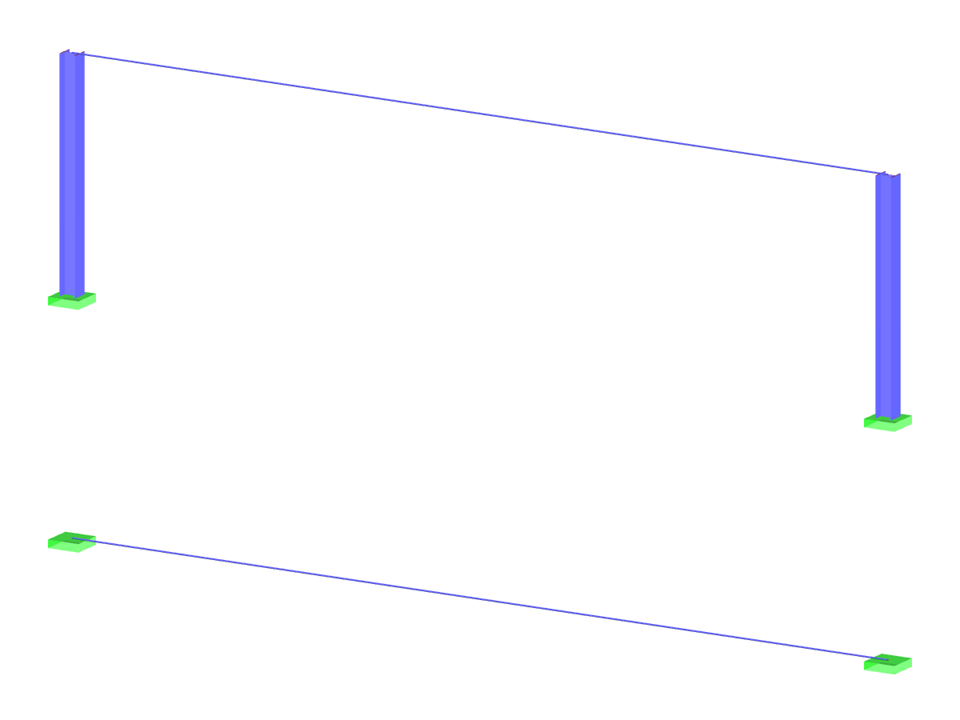

Lano mezi podporami a mezi sloupy
| Počet uzlů | 6 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet zatěžovacích stavů | 2 |
| Celková hmotnost | 0,876 t |
| Rozměry (metrické) | 15,559 x 0,559 x 8,280 m |
| Rozměry (imperiální) | 51.05 x 1.83 x 27.17 feet |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
