Model použitý v

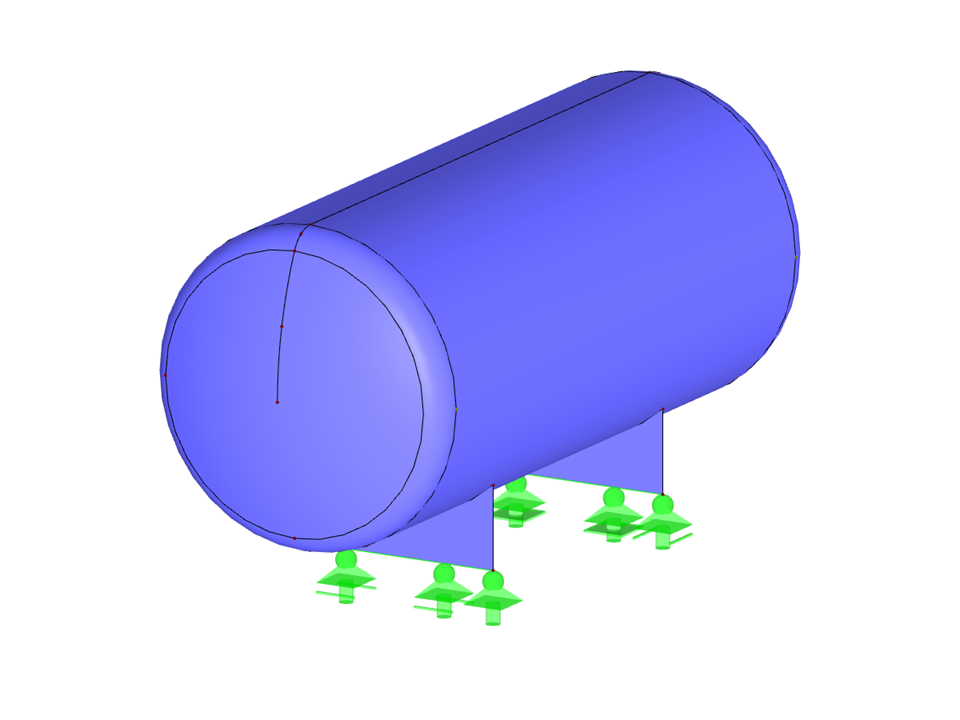

Ocelová nádrž
Počet uzlů | 32 |
Počet linií | 19 |
Počet ploch | 7 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 1,486 t |
Rozměry (metrické) | 2,714 x 4,475 x 2,722 m |
Rozměry (imperiální) | 8.9 x 14.68 x 8.93 feet |
Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Kapalina s konstantní hustotou v homogenním gravitačním poli působí na stěny nádrže, ve které se nachází, hydrostatickým tlakem podle Pascalova zákona.
Deformace uzlů sítě konečných prvků jsou vždy prvním výsledkem výpočtu konečných prvků. Na základě těchto deformací a tuhosti prvků lze vypočítat přetvoření, vnitřní síly a napětí.
V programu RFEM 6 je možné vybrané objekty (i celé konstrukce) uložit jako bloky a znovu je použít v jiných modelech. Rozlišujeme tři typy bloků: neparametrické, parametrické a dynamické bloky (pomocí JavaScriptu). V tomto příspěvku se zaměříme na první typ bloku (neparametrický).
Pro nalezení středu obdélníku bylo dříve nutné vytvořit linii od jednoho rohového bodu k diagonálně protilehlému. Rozpůlením této linie byl nalezen střed. V programech RFEM 5 a RSTAB 8 lze nyní vytvořit uzel mezi dvěma body. Stačí pouze zvolit rohové body a poté určit vzdálenost v absolutních nebo relativních hodnotách.
Pomocí ořezávacích rovin získáte lepší přehled o průběhu napětí v průřezech prutů.
Průběh složek globální deformace lze znázornit postupně za sebou jako animaci.
Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
Ve srovnání s přídavným modulem RF-/STEEL (RFEM 5 a RSTAB 8) obsahuje addon Analýza napětí-přetvoření pro RFEM 6 a RSTAB 9 následující nové funkce:
- Analýza prutů, ploch, těles, svarů (liniové svary mezi dvěma nebo třemi plochami s následným posouzením napětí)
- Výsledky pro napětí, poměry napětí, rozkmity napětí a přetvoření
- Mezní napětí v závislosti na přiřazeném materiálu nebo na zadání uživatelem
- Individuální výběr výsledků, které se mají spočítat, pomocí volně přiřaditelných typů nastavení
- Nemodální detaily výsledků s připraveným zobrazením vzorců a dále zobrazení výsledků na úrovni průřezu prutů
- Výstup vzorců použitých pro posouzení
