Aby bylo možné poskytnout zaměstnancům TUM místo pro odpočinek, rozjímání, studium a workshopy a také pro teambuildingové akce, bylo rozhodnuto, že TUM bude mít vlastní alpskou chatu. Tato chata se bude nacházet u hory Wendelstein. Bylo nutné pracovat s metodou 'Building Information Modeling' (BIM). Tento příklad je výsledkem práce jednoho ze studentských týmů, využívající přímé propojení mezi programy Revit a RFEM.

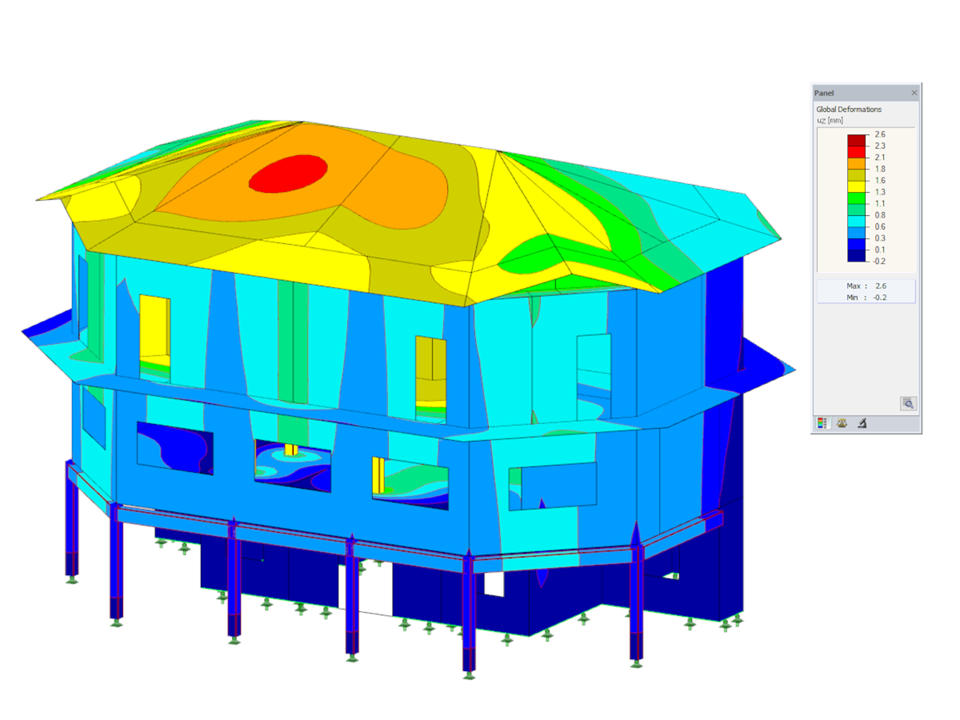

Návrh alpské horské chaty pomocí BIM
Počet uzlů | 341 |
Počet linií | 540 |
Počet prutů | 33 |
Počet ploch | 103 |
Počet těles | 0 |
Počet zatěžovacích stavů | 6 |
Počet kombinací zatížení | 26 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 118,840 t |
Rozměry (metrické) | 16,950 x 10,837 x 11,890 m |
Rozměry (imperiální) | 55.61 x 35.55 x 39.01 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
V addonu programu RFEM Posouzení železobetonových konstrukcí umožňuje provést posouzení stěn a stropů na požární odolnost zjednodušenou tabulkovou metodou (EN 1992-1-2, Kapitola 5.4.2 a Tabulka 5.8 a 5.9) ze železobetonu.
Při generování smykových stěn a stěnových nosníků lze přiřadit nejen plochy a buňky, ale také pruty.
V addonu Posouzení železobetonových konstrukcí máte možnost definovat stávající svisle orientovanou smykovou výztuž na protlačení. To se pak zohlední při posouzení na protlačení.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
