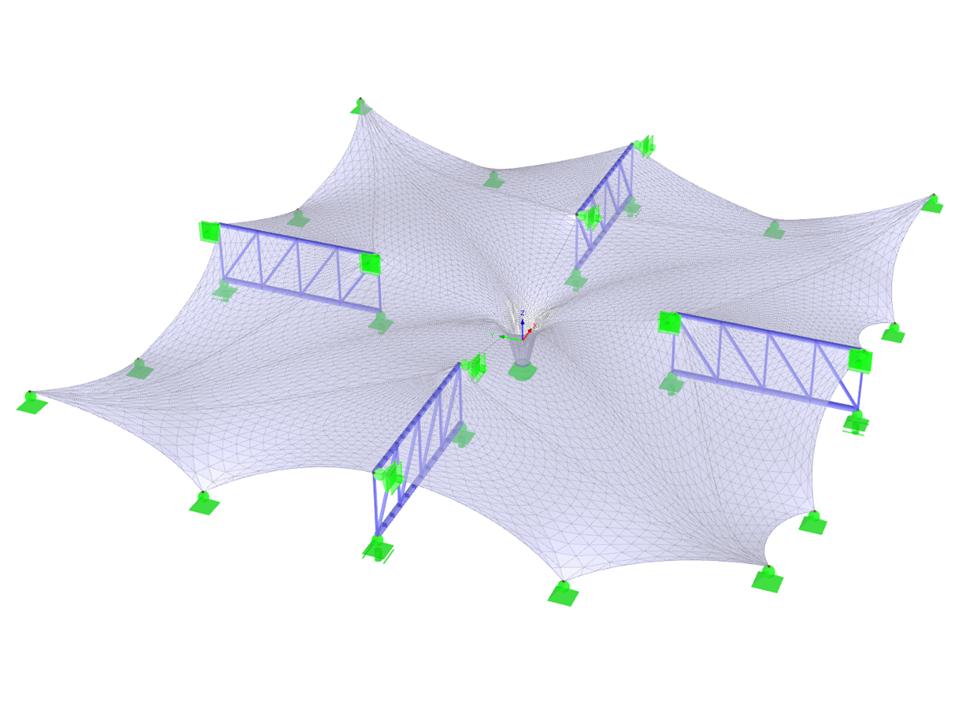

Zastřešení membránovou střechou
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 68 |
Počet linií | 108 |
Počet prutů | 92 |
Počet ploch | 16 |
Počet zatěžovacích stavů | 16 |
Celková hmotnost | 698,938 t |
Rozměry | 29,882 x 29,882 x 7,294 m |
Verze programu | 5.11.01 |
Podobné modely
4893x
429x
2017x
76x
Přídavný modul RF-FORM-FINDING umožňuje v programu RFEM stanovit rovnovážné tvary membránových a lanových prvků. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.
Během procesu form-findingu se při hledání rovnovážného stavu zohledňuje také modul prokluzu nosné konstrukce. Große Durchbiegungen von stützenden Fachwerkträgern oder die reine Biegeverformung von Randträgern können bei der Ermittlung der Membranform berücksichtig werden.
Proces form-findingu v programu RFEM hledá rovnovážný stav, kdy jsou definované předpětí membrán a předpětí nebo délkové změny lanových prvků s okrajovými reakcemi v rovnováze. Hierbei gibt das Programm die Möglichkeit, einen isotropen oder einen orthotropen Vorspannungszustand für die Membranen zu definieren.
