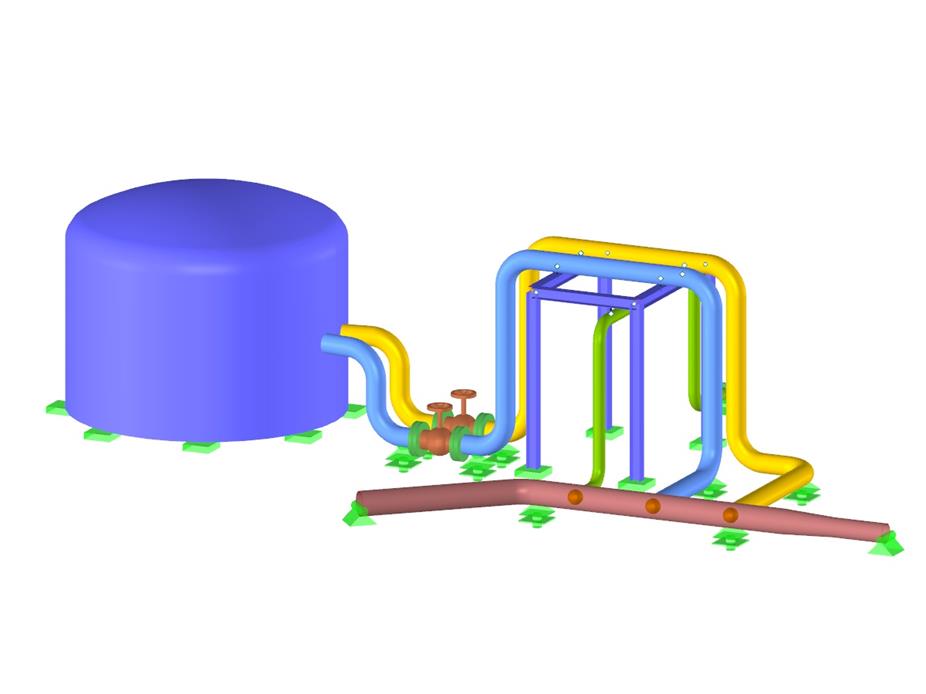

Potrubní systém
| Počet uzlů | 119 |
| Počet linií | 82 |
| Počet prutů | 75 |
| Počet ploch | 3 |
| Počet zatěžovacích stavů | 6 |
| Počet kombinací výsledků | 5 |
| Celková hmotnost | 11,672 t |
| Rozměry | 19,215 x 9,701 x 7,521 m |
| Verze programu | 5.08.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Databáze znalostí
Databáze znalostí
Databáze znalostí
Po aktivování přídavného modulu RF‑PIPING se v programu RFEM objeví nový panel nástrojů a navigátor a tabulky se rozšíří. Potrubní systém je nyní modelován stejným způsobem jako pruty. Ohyby trubek jsou definovány současně tečnami (přímými trubkovými průřezy) a poloměrem. Lze tak snadno dodatečně měnit parametry ohybu.
Potrubí je také možné dodatečně rozšířit zadáním speciálních prvků (kompenzátory, ventily a další). Definici usnadňují zabudované databáze konstrukčních prvků.
Průřezy trubek se definují jako sady potrubních systémů.
U zatížení potrubí se zatížení na pruty přiřadí příslušným zatěžovacím stavům. Kombinace zatížení jsou zahrnuty v kombinacích zatížení pro potrubí a kombinacích výsledků.
Po výpočtu lze deformace, vnitřní síly prutů a podporové síly zobrazit graficky nebo v tabulkách.
Analýzu napětí v potrubí podle norem je možné provést v přídavném modulu RF‑PIPING Design. Stačí vybrat příslušné sady potrubních systémů a zatěžovací situace.
Po vytvoření modelu potrubních větví v programu RFEM pomocí modulu RF-PIPING a po zadání zatížení a jejich kombinací lze provést analýzu napětí v potrubí v přídavném modulu RF-PIPING Design.
Pro posouzení potrubních systémů lze vybrat všechny nebo pouze některé potrubní větve a příslušná zatížení, kombinace zatížení nebo výsledků. Databáze materiálů nabízí četné materiály, které vyhovují normám EN 13480-3, ASME B31.1-2012 a ASME B31.3-2012.
Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách, řazeny například po průřezech, potrubních větvích nebo po prutech. V programu RFEM lze také graficky znázornit využití a to na celém modelu. Lze tak rychle rozpoznat kritické nebo předimenzované oblasti.
Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.
- Posouzení podle EN 13480-3, ASME B31.1-2012 a ASME B31.3-2012
- Kontrola minimální tloušťky stěn potrubí se zohledněním výrobních odchylek, koroze a součinitele svarového spoje
- Analýza napětí od trvalých zatížení, trvalých a občasných zatížení i analýza rozkmitu napětí od dilatace
- Dokumentace výsledků s tabulkami a obrázky v tiskovém protokolu programu RFEM
- Grafické zadání potrubí a potrubních prvků
- Názorné zobrazení potrubních větví a prvků v grafickém okně programu RFEM
- Rozsáhlá databáze průřezů a materiálů potrubí
- Rozsáhlé databáze pro pásnice, redukce, T-kusy a kompenzátory
- Zohlednění potrubní konstrukce (izolace, vyložení, plech)
- Automatický výpočet součinitelů intenzity napětí a součinitelů poddajnosti
- Specifické kategorie účinků na potrubí pro zatěžovací stavy
- Volitelná automatická kombinatorika zatěžovacích stavů
- Zohlednění vlastností materiálu (modul pružnosti, součinitel teplotní roztažnosti) buď při provozní teplotě (výchozí nastavení) nebo při referenční (montážní) teplotě materiálu
- Zohlednění přetvoření a vztlaku (Bourdonův jev)
- Interakce mezi nosnou konstrukcí a potrubním systémem
