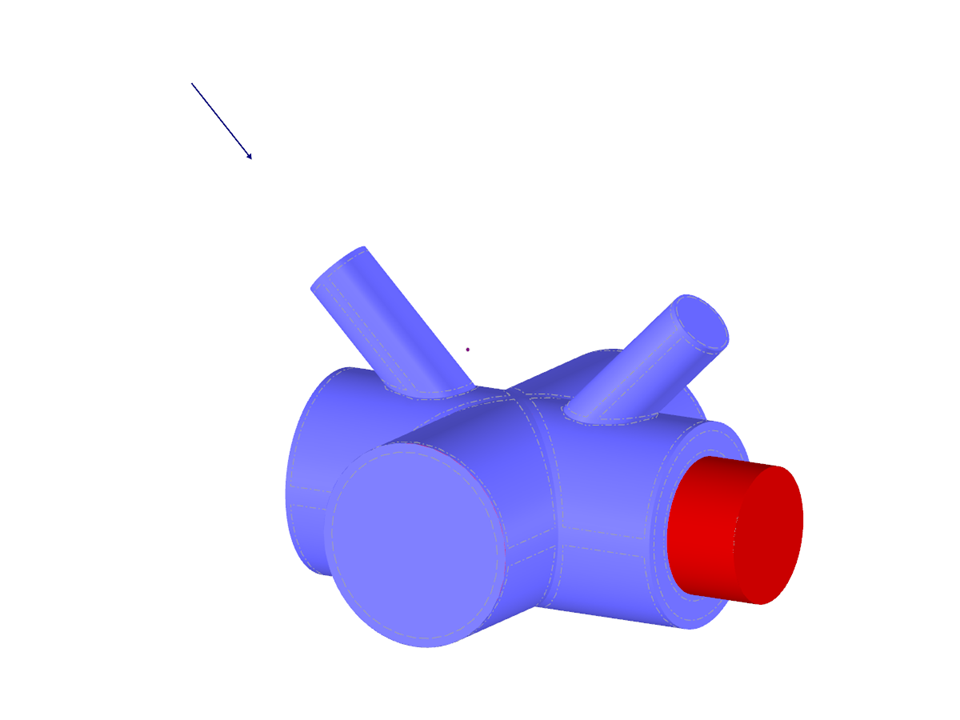

Model ocelového styčníku pomocí těles
Počet uzlů | 60 |
Počet linií | 28 |
Počet ploch | 37 |
Počet těles | 9 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,529 t |
Rozměry | 0,917 x 0,848 x 0,651 m |
Verze programu | 5.23.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
