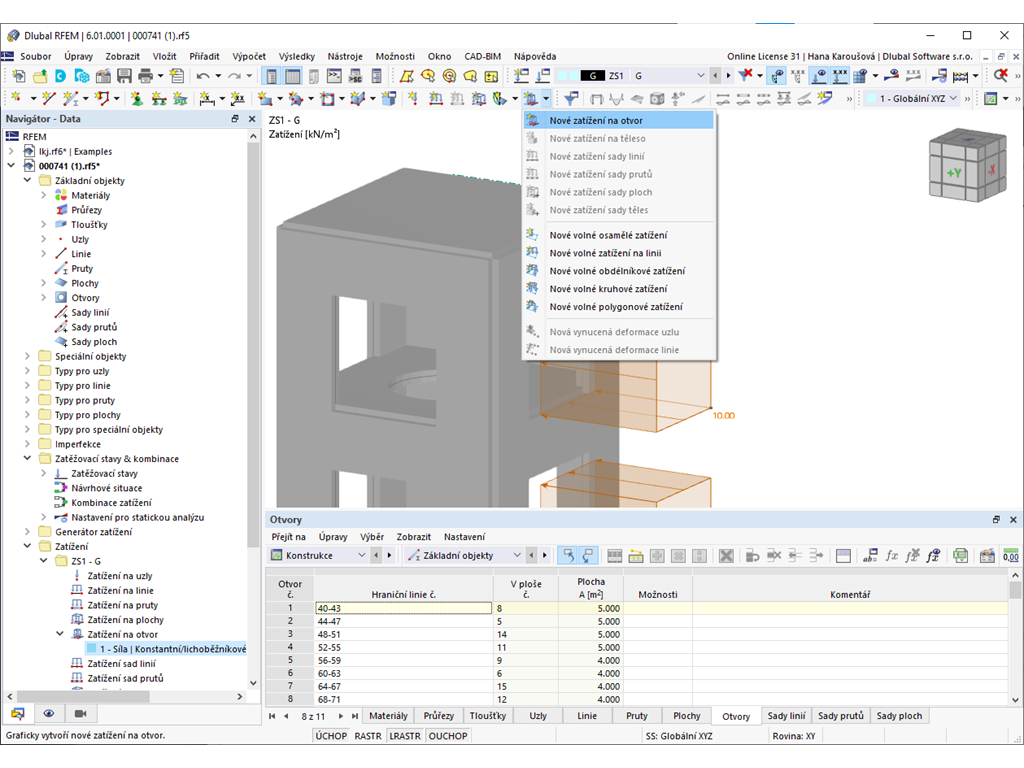

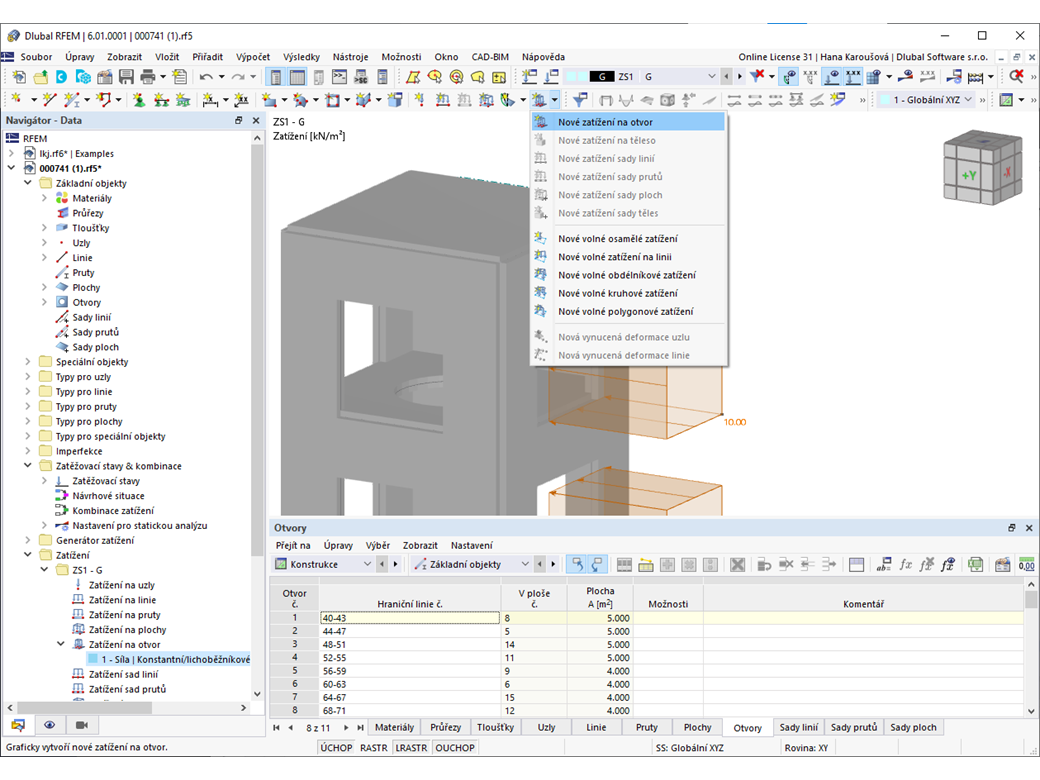

Pomocí této nové funkce můžete nyní definovat zatížení na otvory (např. zatížení větrem) pro plošné zatížení otvorů.
Délka: 01:04:39 min
Délka: 00:00:00 min
Délka: 01:04:22 min
Délka: 00:00:28 min
Délka: 00:00:58 min
Délka: 01:12:10 min
Délka: 01:07:48 min
Délka: 00:01:55 min
Vytvoření validačního příkladu pro výpočetní dynamiku tekutin (CFD) je rozhodujícím krokem pro zajištění přesnosti a spolehlivosti výsledků simulace. Tento proces zahrnuje porovnání výsledků CFD simulací s experimentálními nebo analytickými daty z reálných scénářů. Cílem je prokázat, že CFD model může věrně simulovat modelované fyzikální jevy. Tento návod popisuje základní kroky při vytváření validačního příkladu pro CFD simulaci, od výběru vhodného fyzikálního scénáře až po analýzu a porovnání výsledků. Pečlivým dodržováním těchto kroků mohou inženýři a výzkumní pracovníci zvýšit hodnověrnost svých CFD modelů a připravit cestu pro jejich efektivní použití v různých oblastech, jako je aerodynamika, letecký průmysl nebo environmentální studie.
Směr větru hraje zásadní roli při CFD (Computational Fluid Dynamics) simulaci a při statickém návrhu budov a infrastruktury. Jedná se o určující faktor pro posouzení interakce sil od větru s konstrukcemi, ovlivňující rozložení tlaků od větru a následně i odezvu konstrukce. Pochopení vlivu směru větru je nezbytné pro vypracování návrhů, které mohou odolávat proměnným silám větru a zajišťují bezpečnost a trvanlivost konstrukcí. Zjednodušeně řečeno, směr větru pomáhá vyladit CFD simulace a řídí principy návrhu pro optimální chování a odolnost proti účinkům větru.
Soulad se stavebními normami, jako je Eurokód, je nezbytný pro zajištění bezpečnosti, strukturální integrity a udržitelnosti budov a konstrukcí. V tomto procesu hraje důležitou roli numerická simulace proudění (CFD), která simuluje chování tekutin, optimalizuje návrhy a pomáhá architektům a inženýrům splnit požadavky Eurokódu na analýzu zatížení větrem, přirozené větrání, požární bezpečnost a energetickou účinnost. Začleněním CFD do procesu navrhování mohou odborníci vytvářet bezpečnější, efektivnější budovy, které splňují nejvyšší konstrukční evropské normy.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Při generování smykových stěn a stěnových nosníků lze přiřadit nejen plochy a buňky, ale také pruty.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
Pro prvky v modelech budov máte k dispozici následující nástroje:
- Svislá linie
- Sloup
- Stěna
- Nosník
- Obdélníková deska
- Polygonová deska
- Obdélníkový otvor v desce
- Polygonový otvor v desce
Tato funkce umožňuje zadání prvku v základní rovině (např. na hladině na pozadí) s vytvořením více příslušných prvků v prostoru.
Pomocí typu podlaží "Jen přenos zatížení" můžete v addonu Model budovy uvažovat desky bez účinků tuhosti v rovině, i z roviny. Tento typ prvku shromažďuje zatížení na desce a přenáší je na nosné prvky 3D modelu. Máte tak možnost modelovat sekundární prvky, jako například rošty a podobné prvky pro rozložení zatížení bez dalších účinků ve 3D modelu.
