Trubka jako smyková zarážka v přídavném modulu RF-/JOINTS Steel - Column Base
Jak mohu v přídavném modulu RF-/JOINTS Steel - Column Base vybrat jako smykovou zarážku trubku?
Odpověď:

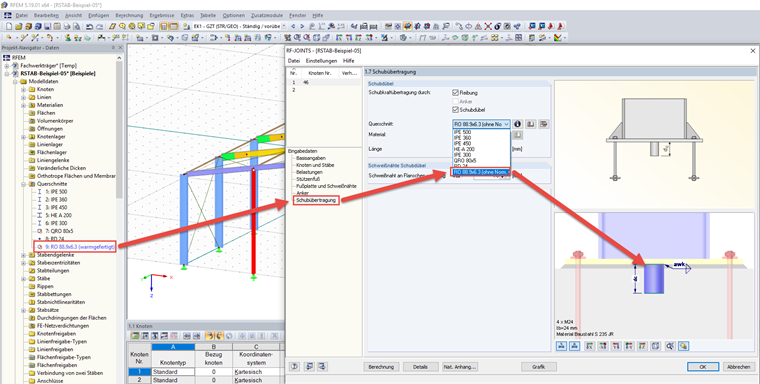

Jako smykovou zarážku je možné vybrat ze seznamu průřez, který je již v RFEM 5 nebo RSTAB 8 modelu k dispozici. Pokud se má například pro přenos smyku použít trubka, musí být již vytvořena jako průřez v modelu. Pomocí tlačítka "Převzít průřez z databáze" můžete také zadat jiný průřez.
Pro smykovou zarážku můžete pomocí tlačítka "Informace o materiálu" definovat vlastní materiál (pokud není v dialogu 1.1 Základní údaje aktivováno zaškrtávací políčko "Použít materiál sloupu také pro jiné spojovací prostředky"). Materiály sloupu, patní desky a smykové zarážky tak nemusí být stejné.
Nakonec do vstupního pole zadáme délku smykové zarážky.
Autor
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
Reference
- Handbuch RF-/JOINTS. Tiefenbach: Dlubal Software, Dezember 2018
