SHAPE-THIN 中组合截面的特殊剪切面积值

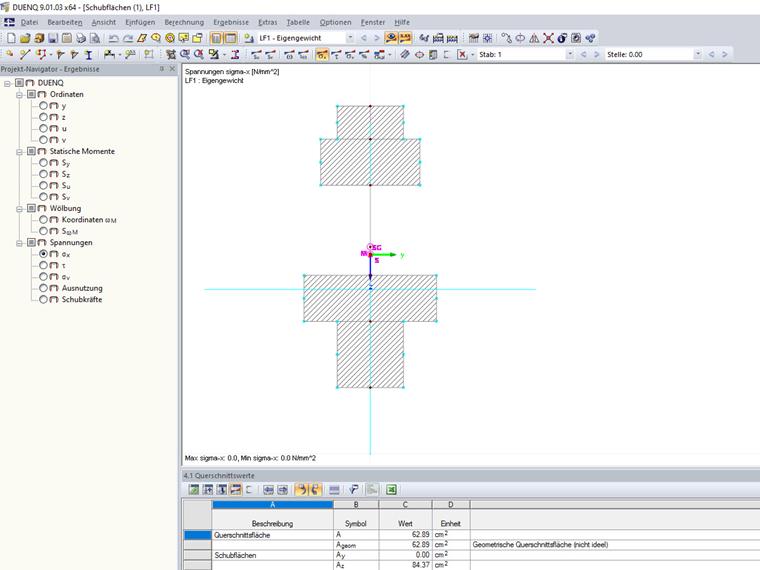

对于 SHAPE-THIN 中的组合截面,受剪面积 Ay大于总截面面积 A。 Wie kann das sein?


回复:

在截面 A 中进行剪切时,可能会出现非常规的剪切面积异常值,

Die Schubflächen werden nach der Theorie dünnwandiger Querschnitte in DUENQ berechnet. Daher sollte der definierte Querschnitt vernünftige Abmessungen im Hinblick auf die Breiten-Dickenverhältnisse aufweisen. Mit der Dicke t* des verbindenden Nullelements kann die Schubübertragung und damit der Wert der Schubfläche beeinflusst werden.


作者

Matula 为我们的客户提供技术支持。

参考
  1. Handbuch DUENQ. Tiefenbach: Dlubal Software, Juni 2020.


;
