问题：

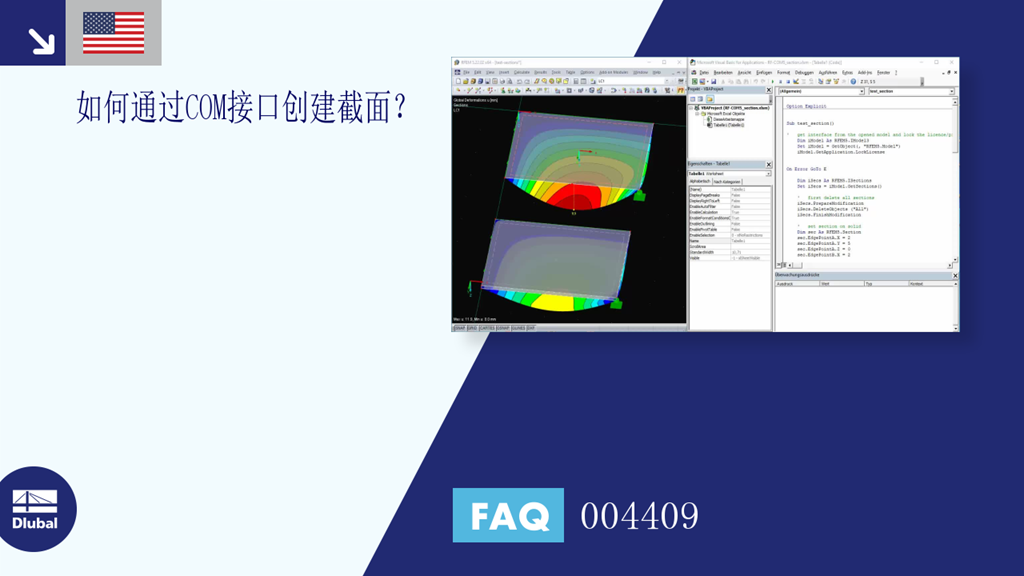

如何通过 COM 接口创建截面？
答案：
原则上，截面是一个单元，例如杆件，并且可以通过相同的方式创建。 首先，需要对象的接口。 对于杆件，这将是 IModelData，对于截面，这将是 ISections。 该接口可以在 IModel3 中找到：
子测试部分()
' 从打开的模型中获取接口并锁定许可证/程序
Dim iModel As RFEM5.IModel3
Set iModel = GetObject(, "RFEM5.Model")
iModel.GetApplication.LockLicense
出错时转到 E
Dim iSecs As RFEM5.ISsection
设置 iSecs = iModel.GetSections()
首先删除之前创建的所有截面，然后创建两个新的截面。
第一部分应该是具有可见截面面积的实体截面（见图 01）。 输入方法与 RFEM 类似。 选择类型为“SectionOnSectionalArea”，截面的角点通过使用“边缘点”设置，并使用“向量”定义截面的方向：
' 首先删除所有部分
iSecs.PrepareModification
iSecs.DeleteObjects（“全部”）
iSecs.FinishModification
' 在实体上设置截面
Dim sec As RFEM5.Section
sec.EdgePointA.X = 2
sec.EdgePointA.Y = 5
sec.EdgePointA.Z = 0
sec.EdgePointB.X = 2
sec.EdgePointB.Y = 8
sec.EdgePointB.Z = 0
sec.no = 1
sec.Name = "实体截面"
sec.Plane = GlobalPlaneInPositiveX
sec.ShowValuesInIsolines = False
sec.Type = SectionOnSolidSectionLine
sec.ObjectList = "1"
iSecs.PrepareModification
iSecs.SetSection 秒
iSecs.FinishModification
正如从其他单元中已知的那样，新的截面最终被传递到 Prepare-/FinishModification 块中。 创建面的截面作为第二个截面（见图 02）。 为此必须使用类型“SectionViaSurfacePlane”。 除了截面方向的矢量外，还必须选择面截面结果的显示平面。 在下面的示例中，xy 平面是通过设置 "GlobalPlaneInPositiveX" 来选择的。
' 在面上设置截面
sec.EdgePointA.X = 2
sec.EdgePointA.Y = 0
sec.EdgePointA.Z = 0
sec.EdgePointB.X = 2
sec.EdgePointB.Y = 3
sec.EdgePointB.Z = 0
sec.no = 2
sec.Name = "面的截面"
sec.Plane = GlobalPlaneInPositiveX
sec.ShowValuesInIsolines = True
sec.Type = SectionViaSurfacePlane
sec.ObjectList = "1"
sec.Vector.X = 0
sec.Vector.Y = 0
sec.Vector.Z = 1
iSecs.PrepareModification
iSecs.SetSection 秒
iSecs.FinishModification
也可以通过使用接口 "IResults2" 的单独方法 "GetResultsInSection" 来获取截面的结果。 接下来计算作用在面上的剪力。 通过“ContinuousDistributionWithinObjects”将内力的分布设置为“面内连续”：
' 得到结果
Dim iCalc As ICalculation2
设置 iCalc = iModel.GetCalculation
将 iRes 调暗为 IResults2
设置 iRes = iCalc.GetResultsInFeNodes(LoadCaseType, 1)
Dim secRes() As RFEM5.SectionResult
secRes = iRes.GetResultsInSection(2, AtNo,
剪切力Vy、对象内连续分布、假）
在下载下，您可以找到 Excel 宏和测试文件，以帮助您理解程序。
