Сохранение параметризованной модели в виде блока

Параметризованные записи помогают инженеру инструмент значительно повысить эффективность его работы, потому что они позволяют вводить конструктивные данные и данные о нагрузках в зависимости от определенных переменных. Эти переменные (напр., длина, ширина или временная нагрузка) затем называются параметрами.

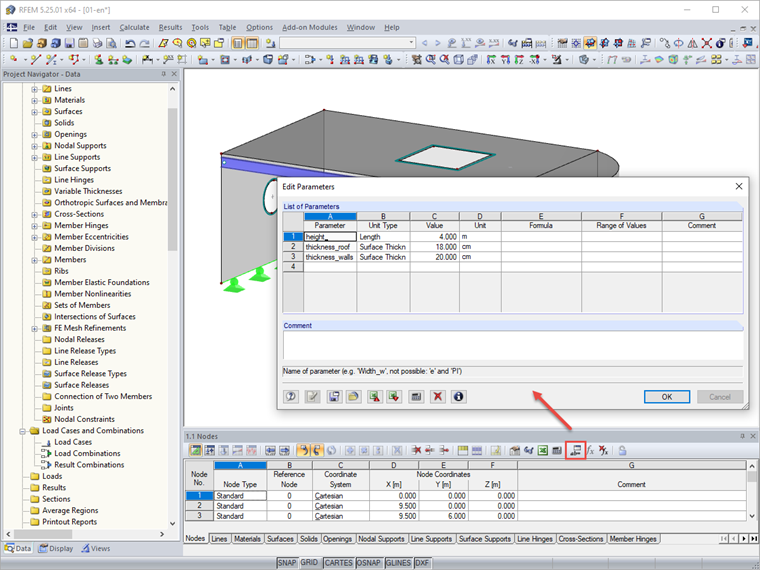

Их затем можно легко настроить в перечне параметров. В рамках определения численных значений можно данные параметры использовать также в формулах. При потребности изменить данные формулы, используйте редактор формул. Только помните, что при изменении параметра в списке, будут автоматически изменены не только результаты всех формул с данным параметром, но и геометрия соответствующей модели, а также все ее нагрузки.

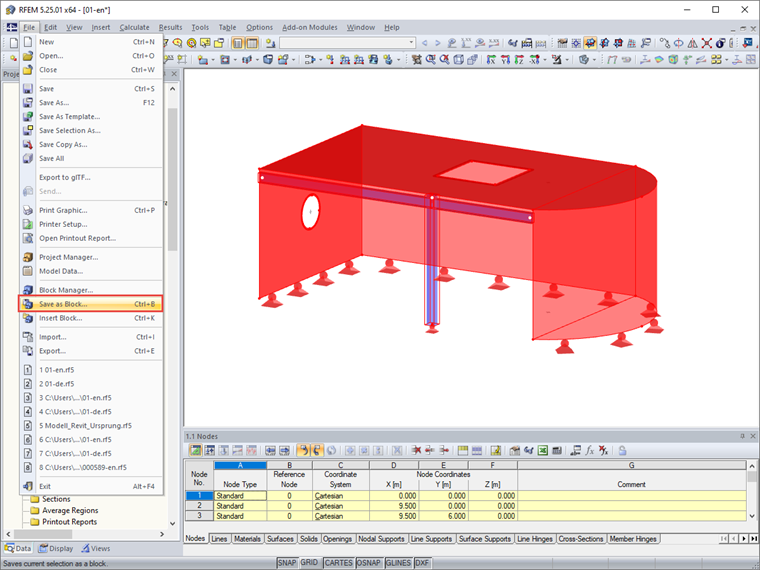

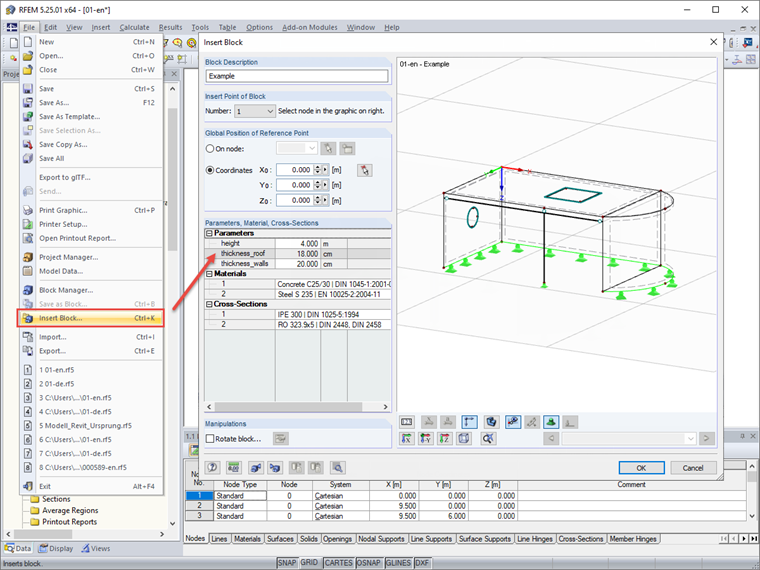

Если сохранить параметризованную конструкцию в виде блока, будут сохранены также параметры сохранятся и при последующем импорте блока будут доступными в качестве значений переменных.
