Сечение с переходной кривой и разным углом

Техническое сечение косынки с выделением разности углов для точного углового анализа

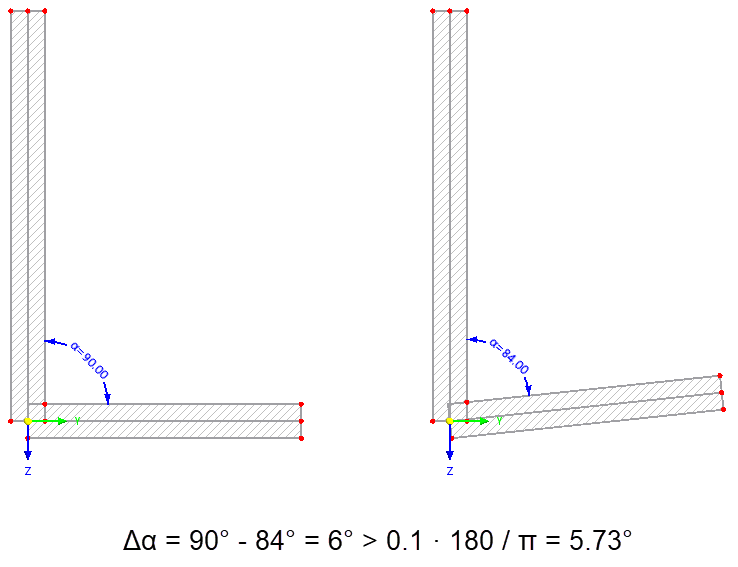

Изображение показывает точное сечение косынки с выделением разности углов. Чёткие линии и указатели углов визуализируют сравнение между проектными и фактическими углами. Представление использует технические элементы для пояснения конструктивных отклонений в конфигурациях компонента.

Сечение ступени
Различие углов
Техническое изображение
Структурная модель
Схема элемента
