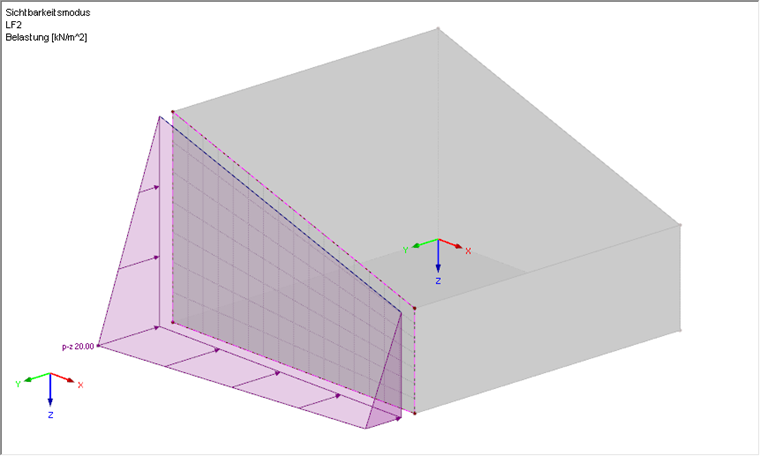

Não consigo representar graficamente corretamente uma carga poligonal variável numa superfície. Es ist nicht richtig ersichtlich, welche Last wirklich aufgebracht wird. Gibt es hierzu eine optionale Darstellungsmöglichkeit?

Q: Não consigo representar graficamente corretamente uma carga poligonal variável numa superfície. Es ist nicht richtig ersichtlich, welche Last wirklich aufgebracht wird. Gibt es hierzu eine optionale Darstellungsmöglichkeit?

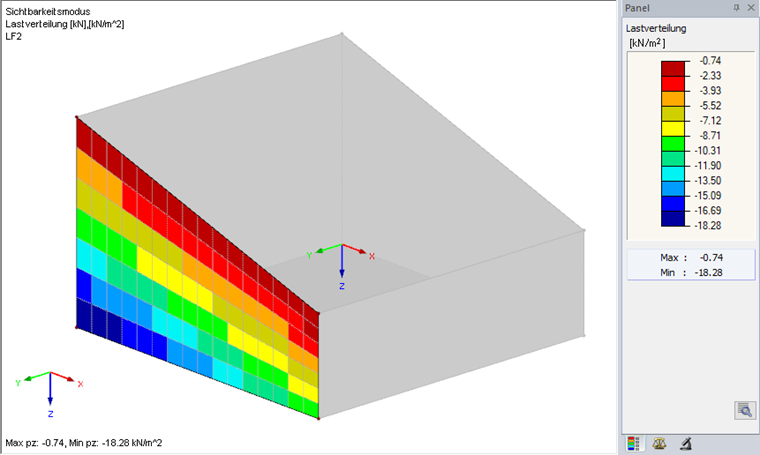

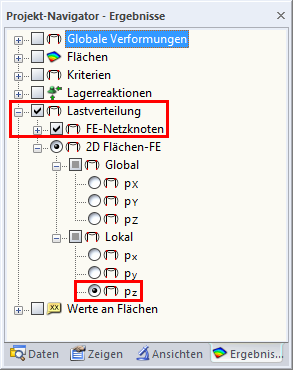

Existe uma opção para isso no navegador de resultados do RFEM 5.Und zwar können Sie nach der Berechnung eines Lastfalls oder einer LK in den Ergebnis-Navigator wechseln und dort die Ergebnisart "Lastverteilung" anwählen.Damit kann die im jeweiligen Element angesetzt Last angezeigt werden. Dies kann auch für eine grafische Dokumentation der Last sehr gut genutzt und als Grafik in das Protokoll gedruckt werden.

Question

N&#227;o consigo representar graficamente corretamente uma carga poligonal vari&#225;vel numa superf&#237;cie. Es ist nicht richtig ersichtlich, welche Last wirklich aufgebracht wird. Gibt es hierzu eine optionale Darstellungsm&#246;glichkeit?

Accepted Answer

Existe uma op&#231;&#227;o para isso no navegador de resultados do RFEM 5.Und zwar k&#246;nnen Sie nach der Berechnung eines Lastfalls oder einer LK in den Ergebnis-Navigator wechseln und dort die Ergebnisart "Lastverteilung" anw&#228;hlen.Damit kann die im jeweiligen Element angesetzt Last angezeigt werden. Dies kann auch f&#252;r eine grafische Dokumentation der Last sehr gut genutzt und als Grafik in das Protokoll gedruckt werden.

Mostrar cargas poligonais variáveis

Não consigo representar graficamente corretamente uma carga poligonal variável numa superfície. Es ist nicht richtig ersichtlich, welche Last wirklich aufgebracht wird. Gibt es hierzu eine optionale Darstellungsmöglichkeit?
