Diagrama de carga-deformação para nó

Um diagrama de carga-deformação para um determinado nó de um modelo (Figura 01) pode ser definido pelo utilizador como um diagrama de cálculo dentro dos parâmetros de cálculo (botão ou menu "Cálculo" → "Parâmetros de cálculo") e apresentado com os resultados correspondentes:

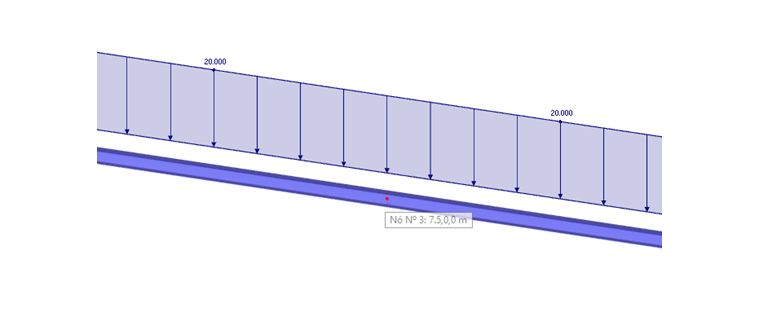

1 Sistema estrutural

• Para configurar os incrementos de carga pretendidos nos parâmetros de cálculo globais, ver Figura 02

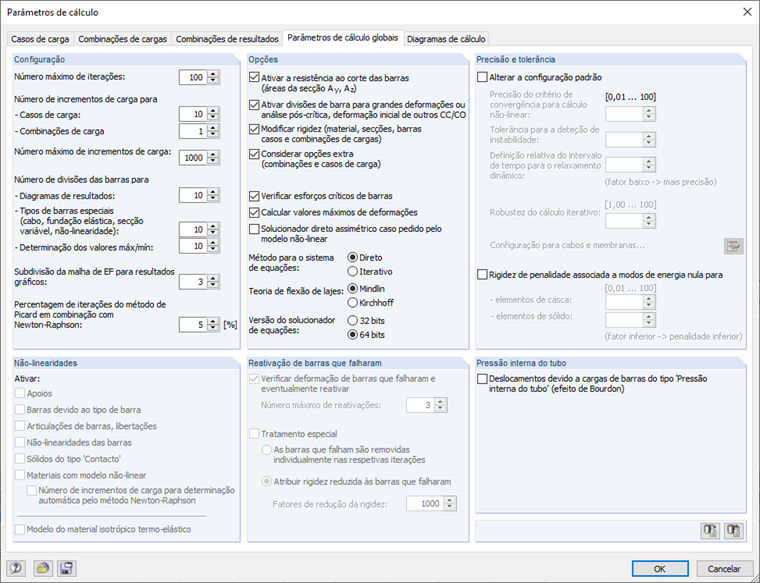

2 Configuração dos incrementos de carga

• Para definir um diagrama de cálculo definido pelo utilizador no separador "Diagramas de cálculo": selecionar o caso de carga do nó correspondente e os tipos de resultados dos eixos horizontal e vertical, ver Figura 03

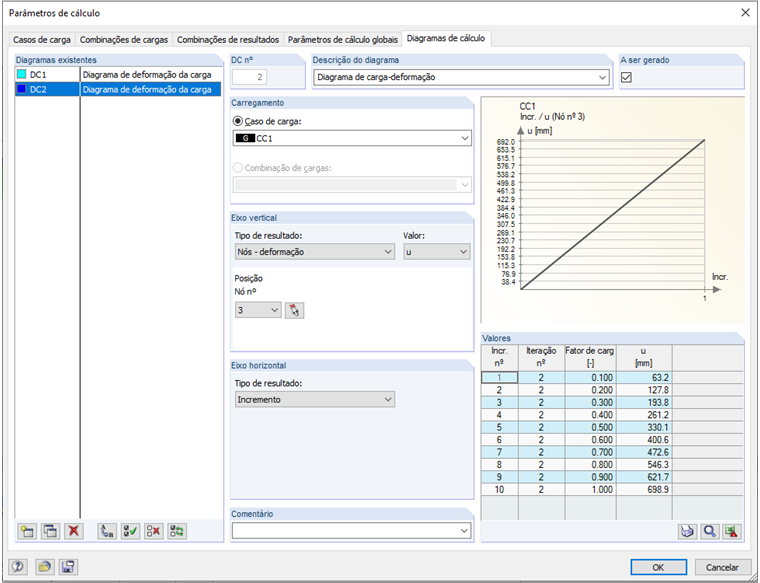

3 Diagrama de carga-deformação
