RWIND Simulation jest samodzielnym programem do symulacji CFD przepływu wiatru wokół budynków lub innych obiektów i generowania obciążeń wiatrem, czyli sił działających na te obiekty. Napór i ssanie wiatru mogą być importowane jako obciążenia do programów do analizy statyczno-wytrzymałościowej RFEM lub RSTAB.

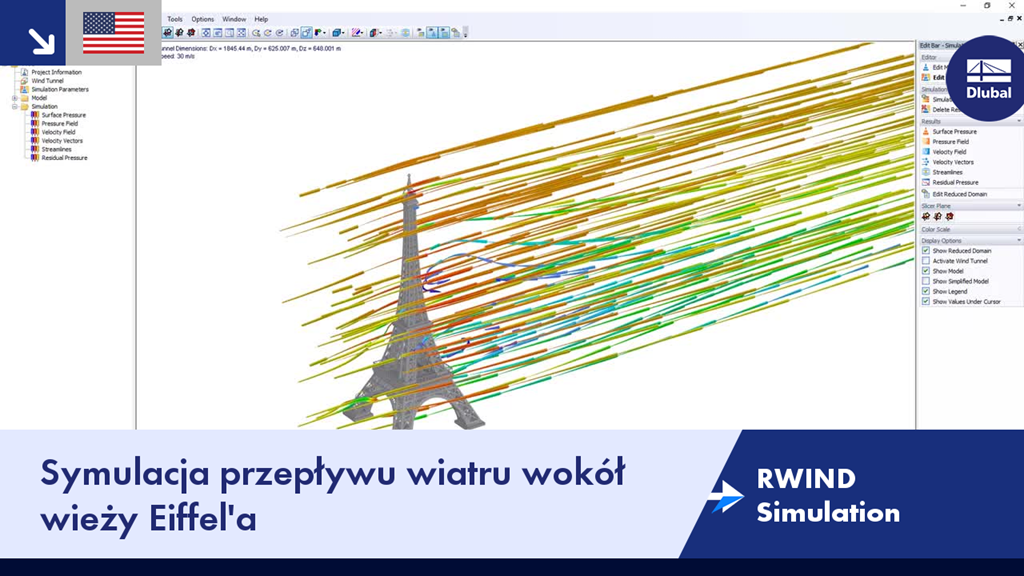

RWIND Simulation | Symulacja przepływu wiatru wokół wieży Eiffel'a
W programach RFEM i RSTAB można zwizualizować wartości ciśnienia, prędkości, energii kinetycznej turbulencji oraz prędkości dyssypacji energii turbulencji dla symulacji wiatru.
Płaszczyzny przycinania są zorientowane zgodnie z kierunkiem wiatru.
W przypadku eksperymentalnie określonych wartości ciśnienia dla modelu na powierzchniach, można je uwzględnić w modelu konstrukcji w programie RFEM 6, przetworzyć w RWIND 2, a następnie wykorzystać jako obciążenia wiatrem w analizie konstrukcyjnej w RFEM 6.
Z tego artykułu w Bazie informacji dowiesz się, jak zastosować wartości wyznaczone eksperymentalnie: Analiza statyczna z obciążeniem wiatrem i parciem mierzonym eksperymentalnie z wykorzystaniem RWIND 2 i RFEM 6
Wyniki RWIND można wyświetlić bezpośrednio w programie głównym. W Nawigatorze - Wyniki należy wybrać z listy powyżej typ wyniku Analiza symulacji wiatru.
Aktualnie dostępne są następujące wyniki odnoszące się do siatki obliczeniowej RWIND:
- Ciśnienie powierzchniowe
- Współczynnik powierzchni cp
- Odległość od ściany y+ (przepływ stacjonarny)
Program RWIND 2 Pro umożliwia zastosowanie przepuszczalności dla powierzchni. Potrzebujesz tylko definicji
- współczynnika Darcy'ego D,
- współczynnika bezwładności I i
- długości porowatego medium w kierunku przepływu L,
w celu zdefiniowania warunków brzegowych ciśnienia między przednią i tylną stroną strefy porowatej. To ustawienie umożliwia przepływ przez tę strefę z dwuczęściowym wyświetleniem wyników po obu stronach obszaru strefy.
Ale to nie wszystko. Dodatkowo generowanie modelu uproszczonego uwzględnia strefy przepuszczalne i uwzględnia odpowiednie otwory w pokryciu modelu. Czy można uniknąć skomplikowanego modelowania geometrycznego elementu porowatego? Oczywiście - mamy dobrą wiadomość! Dzięki dokładnemu zdefiniowaniu parametrów przepuszczalności można uniknąć skomplikowanego geometrycznego modelowania elementu porowatego. Funkcji tej można użyć do symulacji rusztowań przepuszczalnych, kurtyn przeciwpyłowych, konstrukcji siatkowych itp.
