Pytanie

Jak usunąć kombinacje obciążeń lub kombinacje wyników?


Odpowiedź:
Należy tu rozróżnić ręcznie i automatycznie wygenerowane kombinacje obciążeń lub kombinacje wyników.
Ręcznie utworzone kombinacje obciążeń lub wyników wyświetlane są w tabeli lub w oknie „Edytować przypadki i kombinacje obciążeń” w kolorze czarnym, a automatycznie wygenerowane kombinacje obciążeń lub wyników – w kolorze niebieskim.

Ręcznie utworzone kombinacje obciążeń lub kombinacje wyników można usuwać za pomocą Nawigatora projektu - Dane, tabeli lub okna "Edytować przypadki i kombinacje obciążeń".

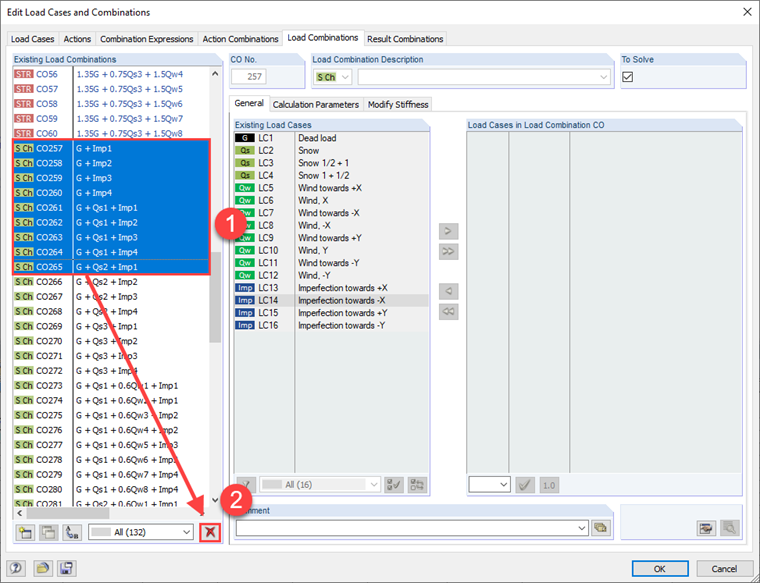

Najpierw należy wybrać kombinacje obciążeń lub wyników, które mają zostać usunięte, a następnie wybrać polecenie „Usunąć” (patrz rysunek 01).

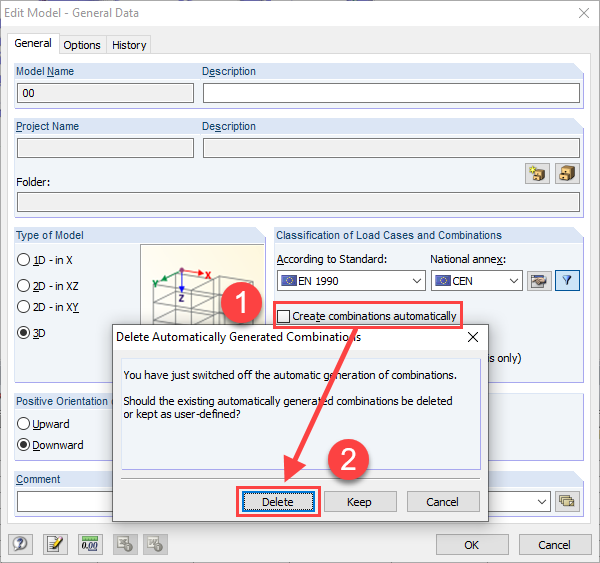

Automatycznie wygenerowane kombinacje obciążeń lub wyników można usuwać przy użyciu okna "Edytować model - Dane ogólne". Najpierw należy dezaktywować pole wyboru "Utworzyć kombinacje automatycznie". Następnie w oknie, które się pojawi, należy kliknąć przycisk "Usunąć" (patrz Rysunek 02). Jeżeli chcą Państwo usunąć tylko pojedyncze obciążenie lub kombinację wyników, należy kliknąć przycisk "Zachowaj". Odpowiednie kombinacje obciążeń lub wyników można następnie usunąć.
