Zadaszenie membranowe Harzdrenalin przy Rappbodetalsperre w Harzu (© Ingenieurbüro Gisela Zündel)
2024-05-30
036293
Widok z wieży na dach membranowy (na zdjęciu poniżej), Rappbodetalsperre i most wiszący (© Harzdrenalin)
2024-05-30
036291
Zadaszenie membranowe i wejście (po prawej) na most wiszący (© Ingenieurbüro Gisela Zündel)
2024-05-30
036290

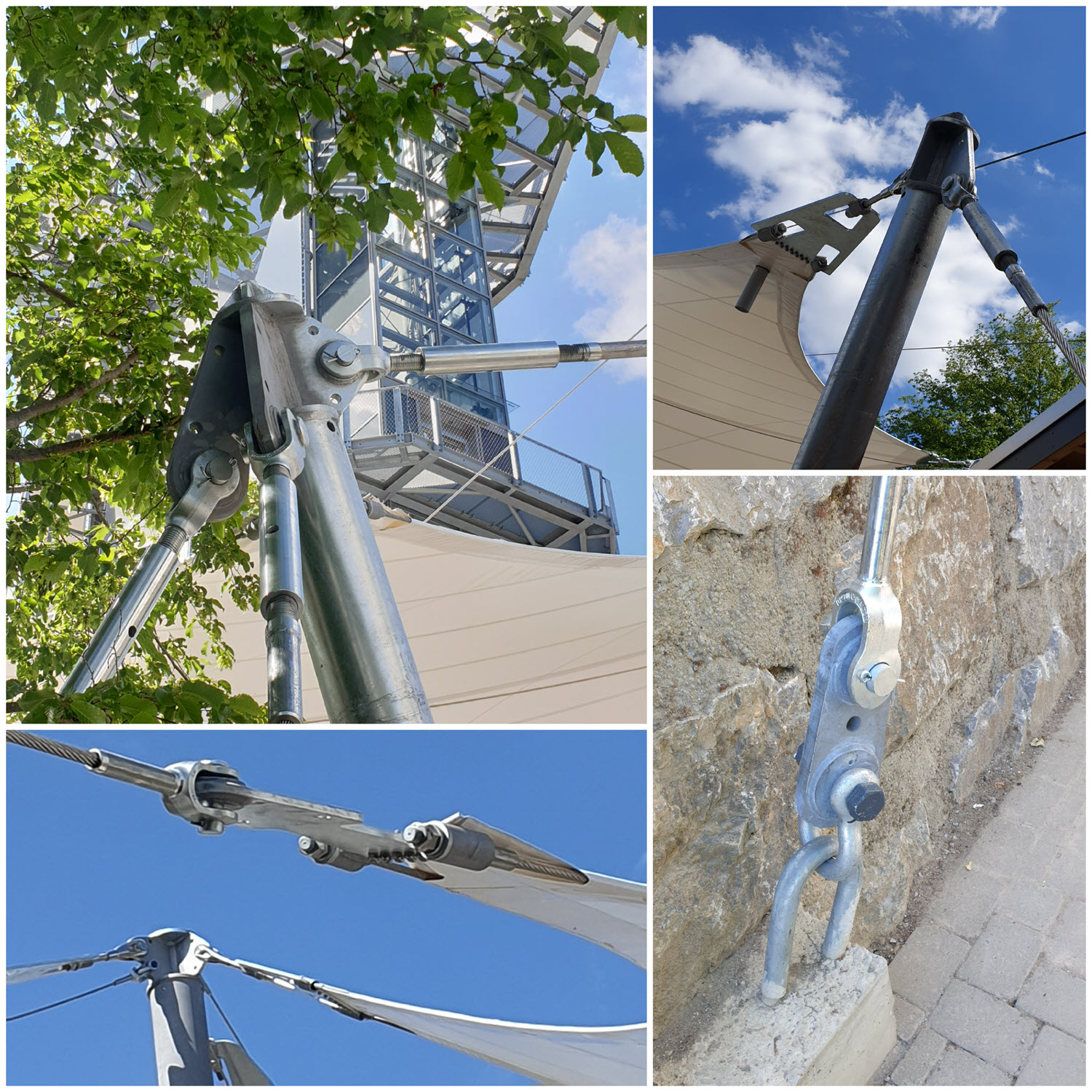

Punkty szczegółów dachu membranowego (© Ingenieurbüro Gisela Zündel)
2024-05-30
036310
Model dachu membranowego w RFEM 6 | © Ingenieurbüro Gisela Zündel
Model 3D
Specyfikacje
| Liczba węzłów | 53 |
| Liczba linii | 66 |
| Liczba prętów | 48 |
| Liczba powierzchni | 5 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 10 |
| Ilość KO | 32 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 2,987 t |
| Wymiary (metryczne) | 42,761 x 12,705 x 34,143 m |
| Wymiary (imperialne) | 140.29 x 41.68 x 112.02 feet |
2024-05-30
036314
Model dachu membranowego w RWIND 2 | © Dlubal Software, biuro inżynierskie Gisela Zündel
Model 3D
Specyfikacje
| Liczba węzłów | 53 |
| Liczba linii | 66 |
| Liczba prętów | 48 |
| Liczba powierzchni | 5 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 10 |
| Ilość KO | 32 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 2,987 t |
| Wymiary (metryczne) | 42,761 x 12,705 x 34,143 m |
| Wymiary (imperialne) | 140.29 x 41.68 x 112.02 feet |
