Deformazione globale della struttura del ponte in legno

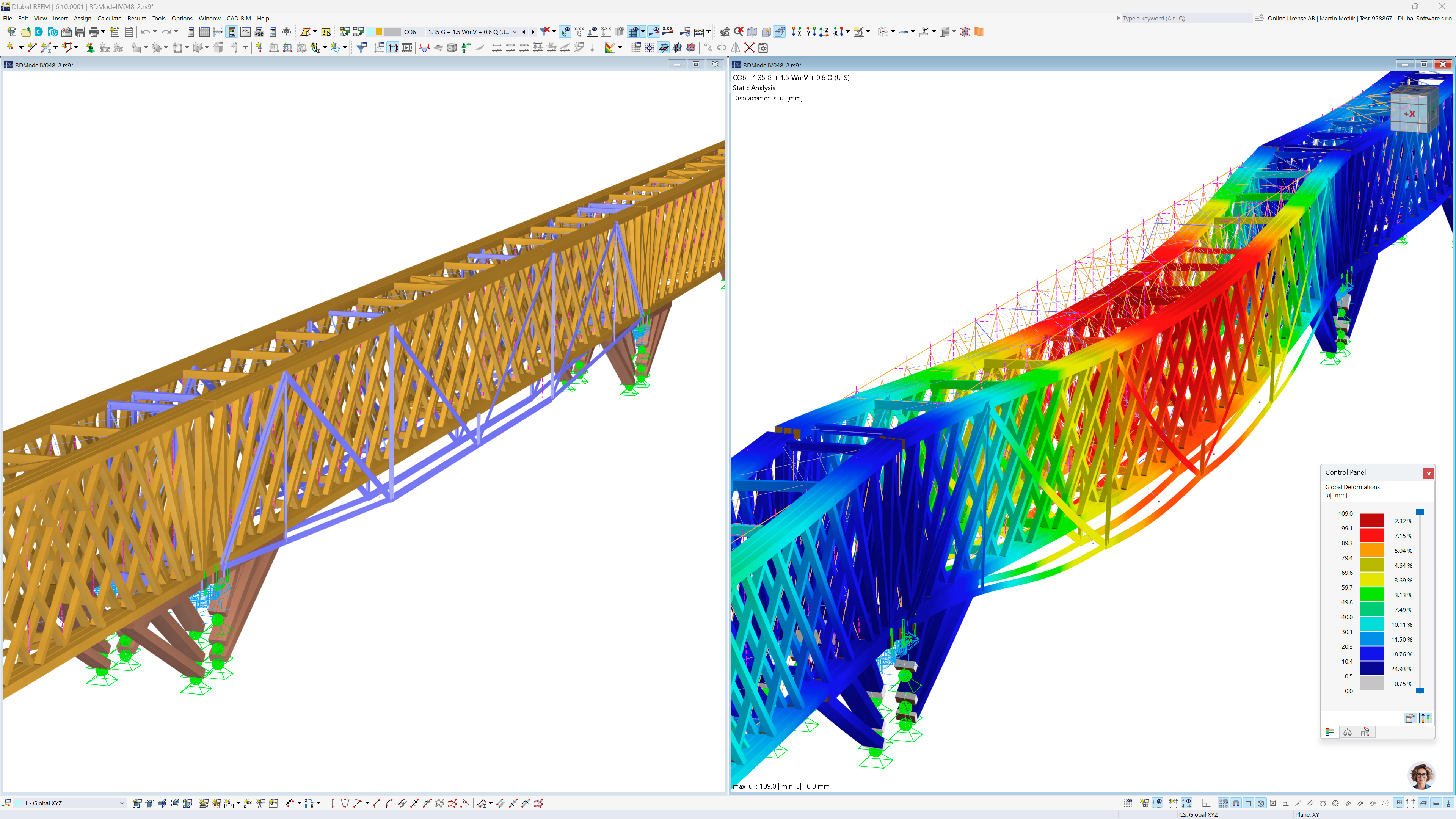

La struttura del ponte in legno mostra una deformazione massima al centro della seconda campata a causa di una specifica combinazione di carico.
L'immagine mostra la deformazione globale di una struttura di ponte in legno in una combinazione di carichi. La seconda campata del ponte presenta la massima deformazione al centro. Questo modello strutturale è stato creato da Konstruktionsgruppe Bauen.
Modello 3D
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 1302 |
| Numero di linee | 2043 |
| Numero di aste | 2043 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 21 |
| Nr. di combinazioni di carico | 21 |
| Nr. di combinazioni di risultati | 6 |
| Peso totale | 150,426 t |
| Dimensioni (metriche) | 122,438 x 8,240 x 4,104 m |
| Dimensioni (imperiali) | 401.7 x 27.03 x 13.46 feet |
