Mode propre de flambement de la poutre en acier d’un viaduc
Mode propre de flambement de la travée en porte-à-faux d’un viaduc

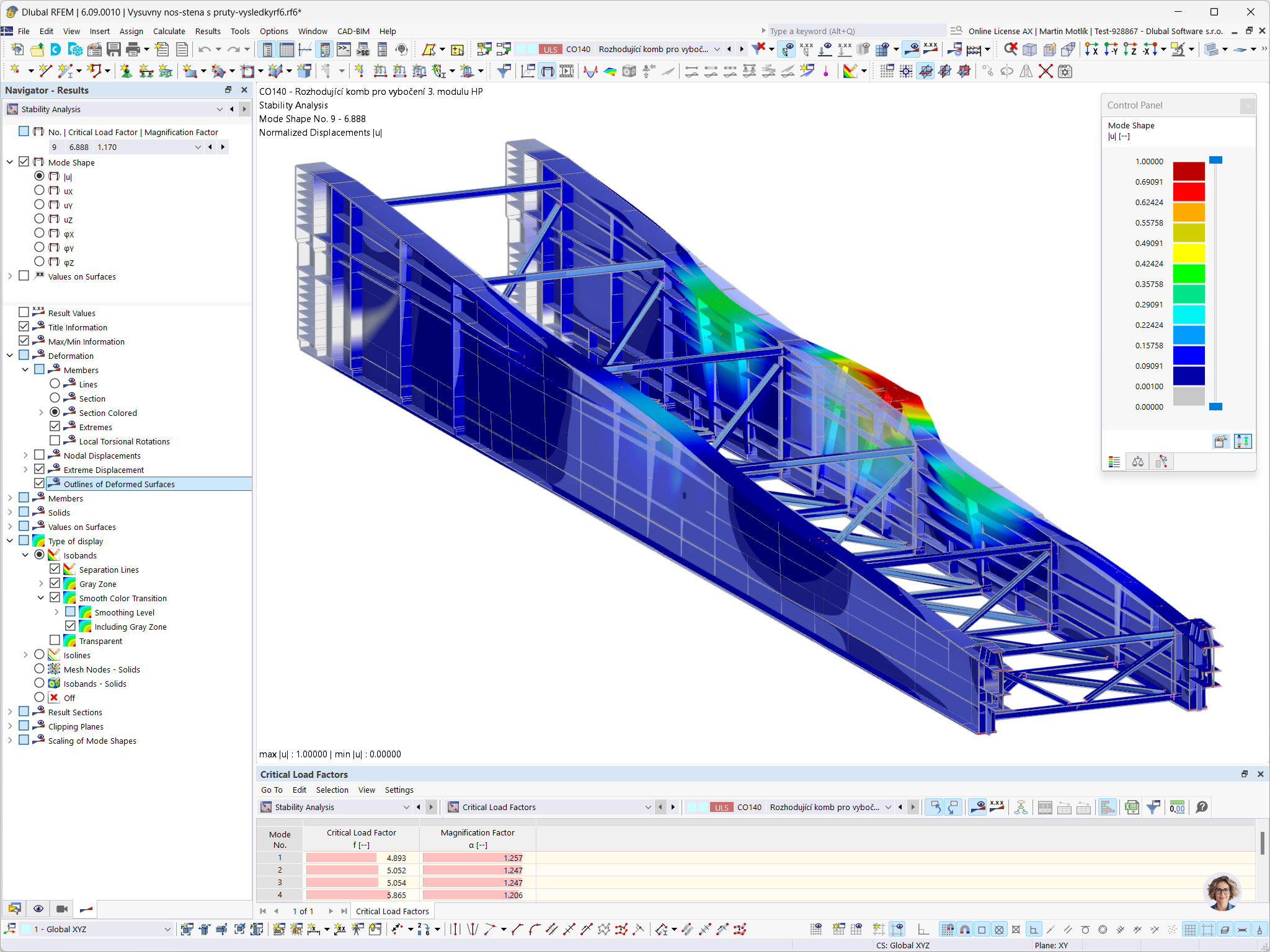

Le modèle RFEM représente une poutre porteuse en acier d’un viaduc. La forme critique de déversement de la structure est affichée dans le troisième module. Le module complémentaire Analyse de stabilité, utilisé pour l’analyse, aide à identifier et visualiser les instabilités structurelles sous charge. Le modèle a été créé par Ing. Petr Nečesal, Ing. David Marván en collaboration avec la société PIS PECHAL, s.r.o.
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 744 |
| Nombre de lignes | 1140 |
| Nombre de barres | 978 |
| Nombre de surfaces | 20 |
| Nombre de cas de charge | 172 |
| Nombre de combinaisons de charges | 135 |
| Nombre de combinaisons de résultats | 5 |
| Poids total | 111,432 t |
| Dimensions (métrique) | 40,420 x 5,400 x 4,467 m |
| Dimensions (impériales) | 132.61 x 17.72 x 14.66 feet |
| Version du logiciel | 5.36.01 |
