Affichage graphique des contraintes de contact

Représentation des contraintes de contact dans une structure, affichée de manière détaillée avec des nuances de couleurs.

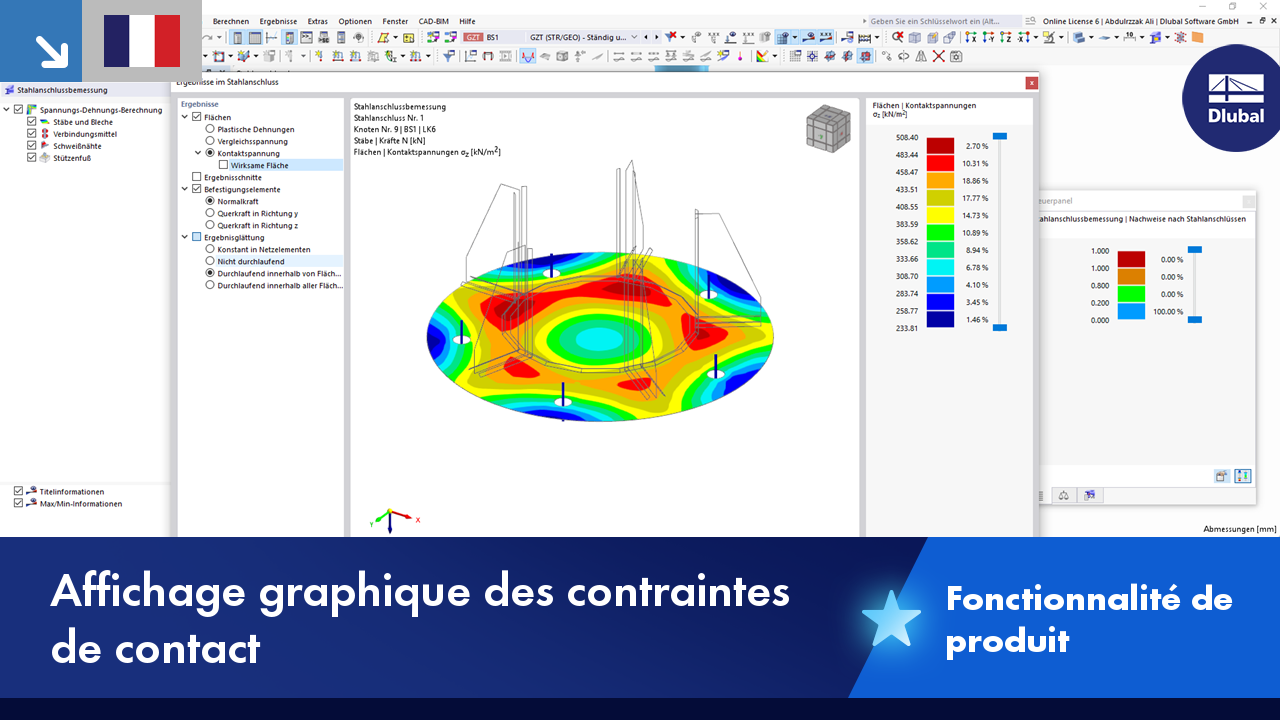

L’image montre la représentation graphique des contraintes de contact sur un modèle de structure simulé. Les contraintes sont représentées en couleur pour mettre en évidence les différences de charge. Cela permet une analyse simple de la répartition des contraintes au sein des composants de la structure. Les gradations de couleur facilitent l’identification des zones critiques soumises à des charges particulières.

Visualisation des contraintes de contact
Analyse numérique
Distribution des contraintes colorée
Charge mécanique
Compréhension du comportement structurel
