Aides visuelles pour définir les conditions d’appui des ensembles de barres selon l’EN 1993-1-1 6.3.4

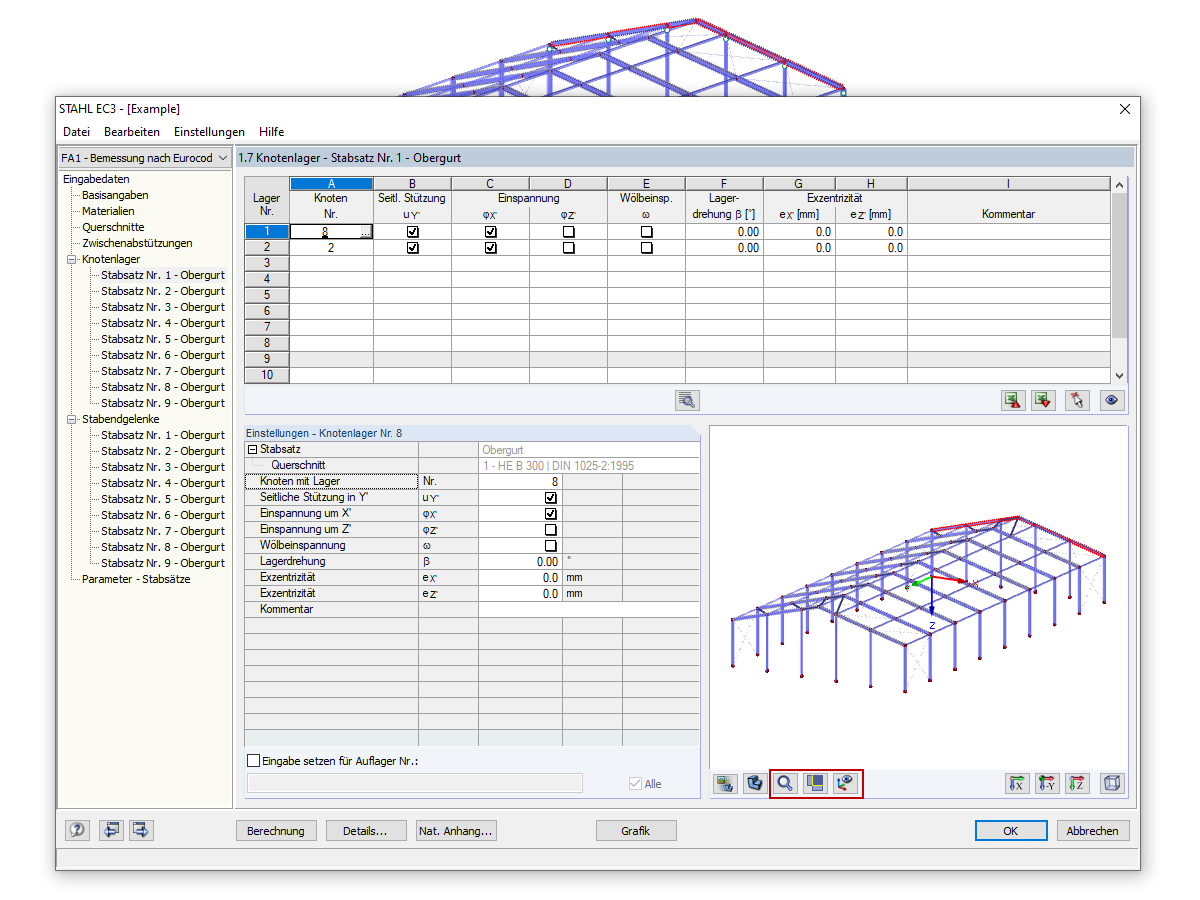

Définition des conditions d’appui des jeux de barres pour la vérification de l’acier selon l’EN 1993-1-1, Section 6.3.4
L’image montre les fonctions de définition des conditions d’appui des ensembles de barres selon la norme EN 1993-1-1, chapitre 6.3.4. Elle illustre comment les aides visuelles permettent un ajustement précis des longueurs de référence et des segmentations dans différentes directions. Les flèches peuvent être calculées pour le système de départ et le système déformé. Différentes situations de projet permettent de définir des valeurs limites variables. La représentation graphique intègre des résultats tels que la flèche et l’utilisation des valeurs limites dans les rapports.
Modèle 3D
Spécifications
| Nombre de nœuds | 89 |
| Nombre de lignes | 168 |
| Nombre de barres | 168 |
| Nombre de cas de charge | 1 |
| Poids total | 53,542 t |
| Dimensions (métrique) | 26,077 x 51,077 x 9,888 m |
| Dimensions (impériales) | 85.55 x 167.58 x 32.44 feet |
| Version du logiciel | 5.23.02 |
