Anlegen der Querschnitte
Définition des barres de connexion avec la section 2
Définition des barres transversales avec la section 3

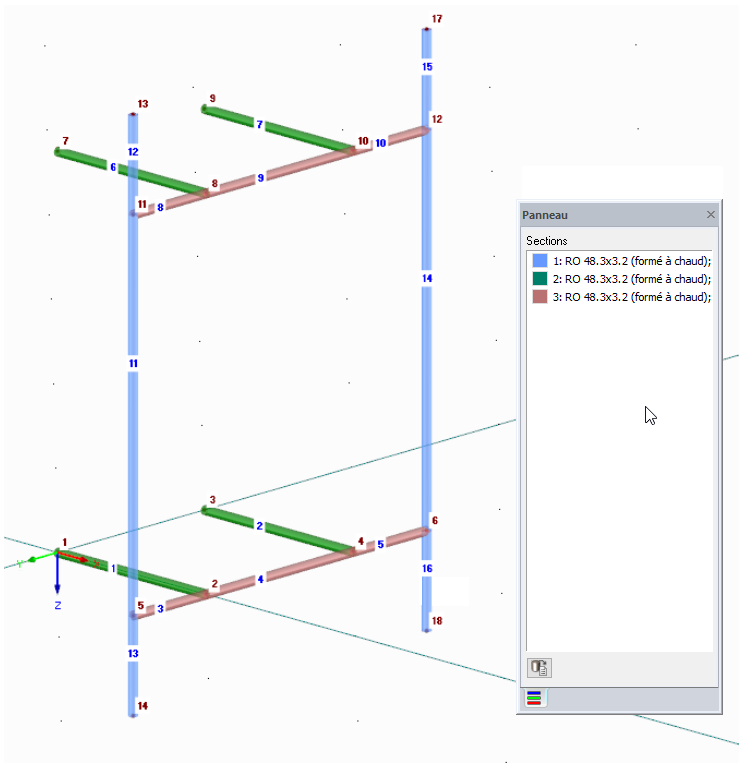

Support d’antenne avec toutes les barres

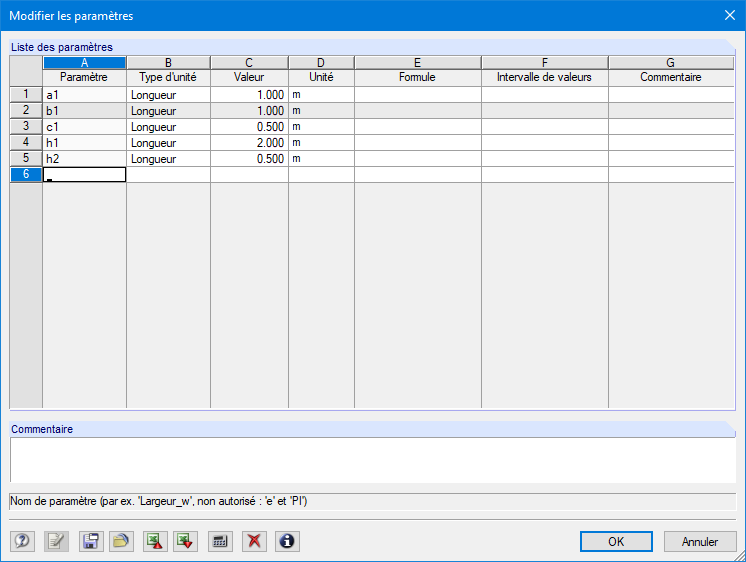

Erstellen der Parameter

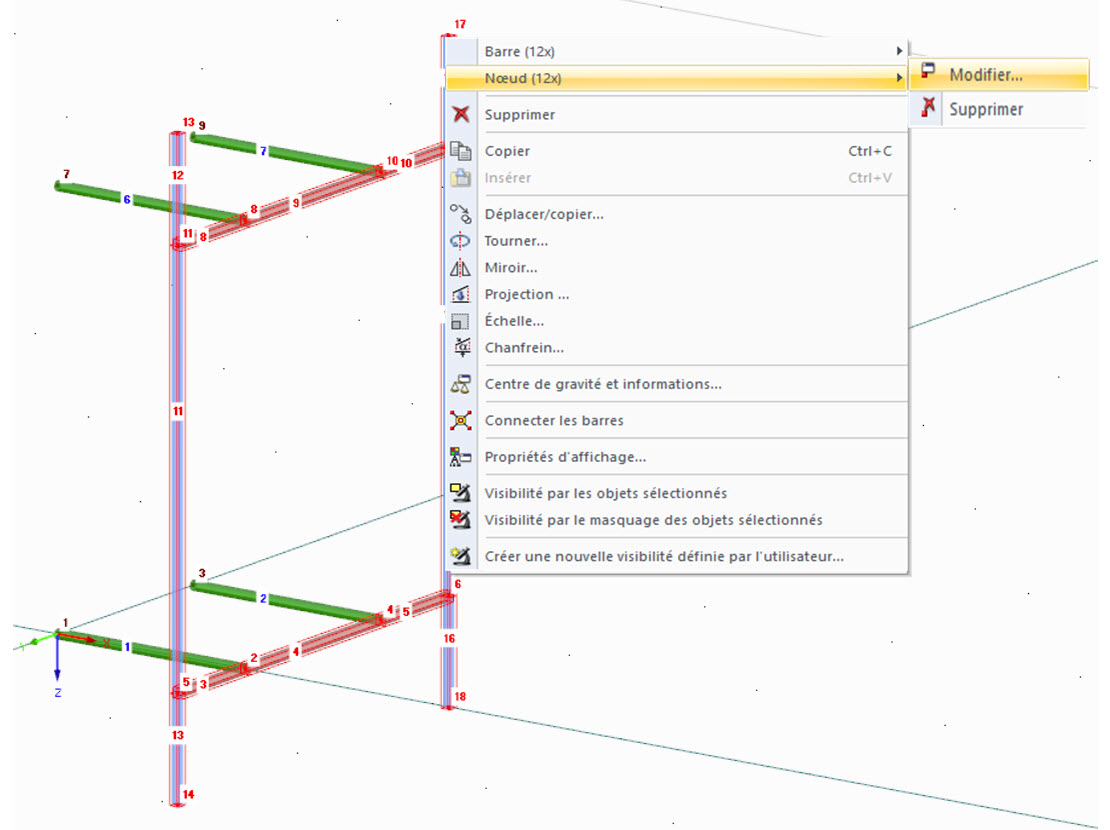

Sélection de tous les nœuds d’un plan

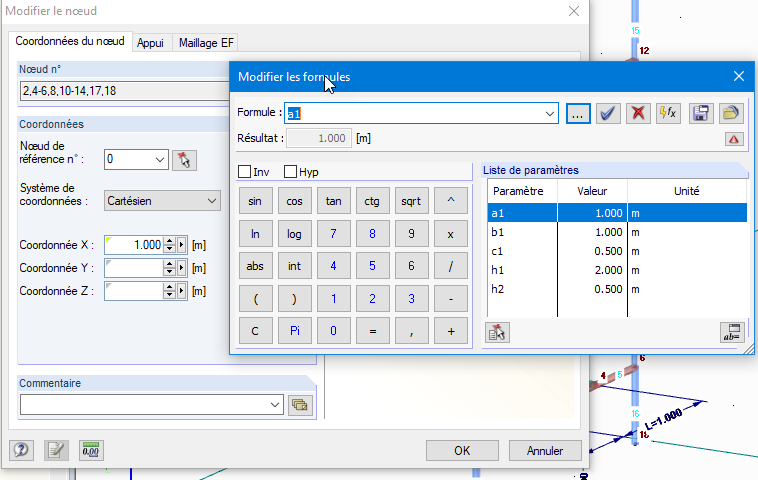

Attribution du paramètre a1 à tous les nœuds du plan
Zuordnung der Parameter
Vue d’ensemble de tous les nœuds paramétrés

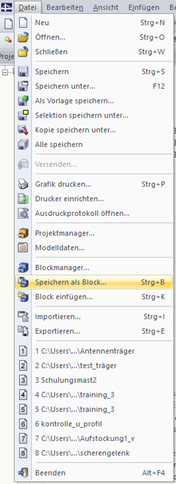

Enregistrement du modèle comme bloc
Entrée dans RF-/TOWER Equipment

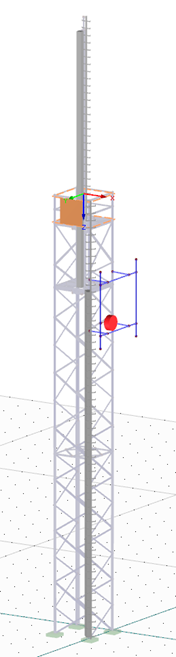

Pylône terminé avec support d’antenne défini par l’utilisateur
Anlegen der Querschnitte
Définition des barres de connexion avec la section 2
Définition des barres transversales avec la section 3
Support d’antenne avec toutes les barres
Erstellen der Parameter
Sélection de tous les nœuds d’un plan
Attribution du paramètre a1 à tous les nœuds du plan
Zuordnung der Parameter
Vue d’ensemble de tous les nœuds paramétrés
Enregistrement du modèle comme bloc
Entrée dans RF-/TOWER Equipment
Pylône terminé avec support d’antenne défini par l’utilisateur
