3D-Export von Ergebnissen

[neumerkel]

Guten Tag,

ist es möglich, Ergebnisse, wie beispielsweise jener einer verformten Membran als 3D-Datei zu exportieren?
Unter Datei>Êxport kann ich aktuell nur die Grundgeometrie exportieren.

Ideal wäre beispielsweise ein mit den entsprechenden Farben versehenes Netz (Mesh).

Vielen Dank und LG
Rudolf Neumerkel

[Frank Faulstich]

Hallo, momentan ist das nicht möglich. Wir planen mittelfristig, die Übernahme des verformeten FE-Netzes in GH zu ermöglichen.

Viele Grüße
Frank Faulstich

[neumerkel]

Gibt es schon Entwicklungen zum Export der FE Ergebnisse aus RFEM? Muss nicht zwingendermaßen eine direkte Anbindung in GH sein, ein 3D Export würde auch reichen.
LG Rudolf Neumerkel

[Frank Faulstich]

Die entsprechende Web Service-Funktion ist fertig programmiert und befindet sich in der Test-Phase. Wenn der Test hoffentlich erfogreich abgeschlossen ist, dann wird diese Funktion in den Hauptzweig eingebaut, auf dem die Kundenversion basiert. Ich denke, dass das diesen Monat passieren wird.

Diese Web Service-Funktion ist die Voraussetzung für den Einbau in die GH-Schnittstelle. Sie können die Daten aber auch schon vor die Implementierung in die GH-Schnittstelle per Web Services aus RFEM auslesen.

Viele Grüße
Frank Faulstich

[neumerkel]

Interessant, warum wird das über eine Web Schittstelle implementiert? Eigentlich sollten die Simulationsdaten ja einfach lokal als 3D-Datei exportierbar sein oder?
Bitte benachrichtigen Sie mich sobald der 3D-Export von Verformungen etc. möglich ist. Ich teste auch gerne eine Vorabversion.

[Frank Faulstich]

Webservices ist eigentlich nur eine Technologie für ein API. Dabei wird in unserem Fall mitttels SOAP-Protokoll kommuniziert. Das kann sowohl lokal als auch über das Netzwerk gemacht werden.

RFEM 6 hat eine unsiverselle Schnittstelle auf der Basis von Webservies. RFEM 5 hatte ein COM-basiertes API. Das wurde durch die modernere Technik ersetzt.

Wir benutzen intern dieses API auch für viele Schnittstellen.

Wenn die Funktion ferig ist, schreibe ich hier einen kurzen Kommentar.

Frank Faulstich

[neumerkel]

Gibt es hierzu schon neue Entwicklungen? In unserem Projekt sind wir aktuell auf den Export der 3D Ergebnisse angewiesen, da wir diese z.B. mit einer Punktewolke Messung dann vergleichen wollen.

[Frank Faulstich]

Ja, der Export über den Webservice API ist mit der aktuellen Version möglich. Dafür wurden die folgenden Low-Level-Funktionen eingebaut:

get_all_FE_nodes_original_mesh
get_all_FE_nodes_deformed_mesh (case_object, increment)
get_all_FE_nodes_initial_state_mesh (case_object, increment)
get_all_FE_elements_1D
get_all_FE_elements_2D
get_all_FE_elements_3D

get_FE_mesh_indices (mesh_element_type)

get_FE_node_original_mesh (FE_node_no)
get_FE_node_initial_state_mesh (FE_node_no, case_object, increment)
get_FE_node_deformed_mesh (FE_node_no, case_object, increment)
get_FE_1D_element (FE_element_no)
get_FE_2D_element (FE_element_no)
get_FE_3D_element (FE_element_no)

Frank Faulstich

[neumerkel]

Freut mich zu hören! Ist dies auch bereits nativ in Grasshopper aufrufbar, oder nur via der WebService API?
Vielen Dank!

[neumerkel]

Gibt es Neuigkeiten zur Implementierung in Grasshopper?
LG

[neumerkel]

Und wäre es auch möglich das FE-Netz direkt in RFEM - also ohne Grasshopper zu exportieren? (Am besten beide Optionen natürlich...)
Wir wollen gerade unsere RFEM Berechnungen mit 3D-Scans vergleichen.

[Frank Faulstich]

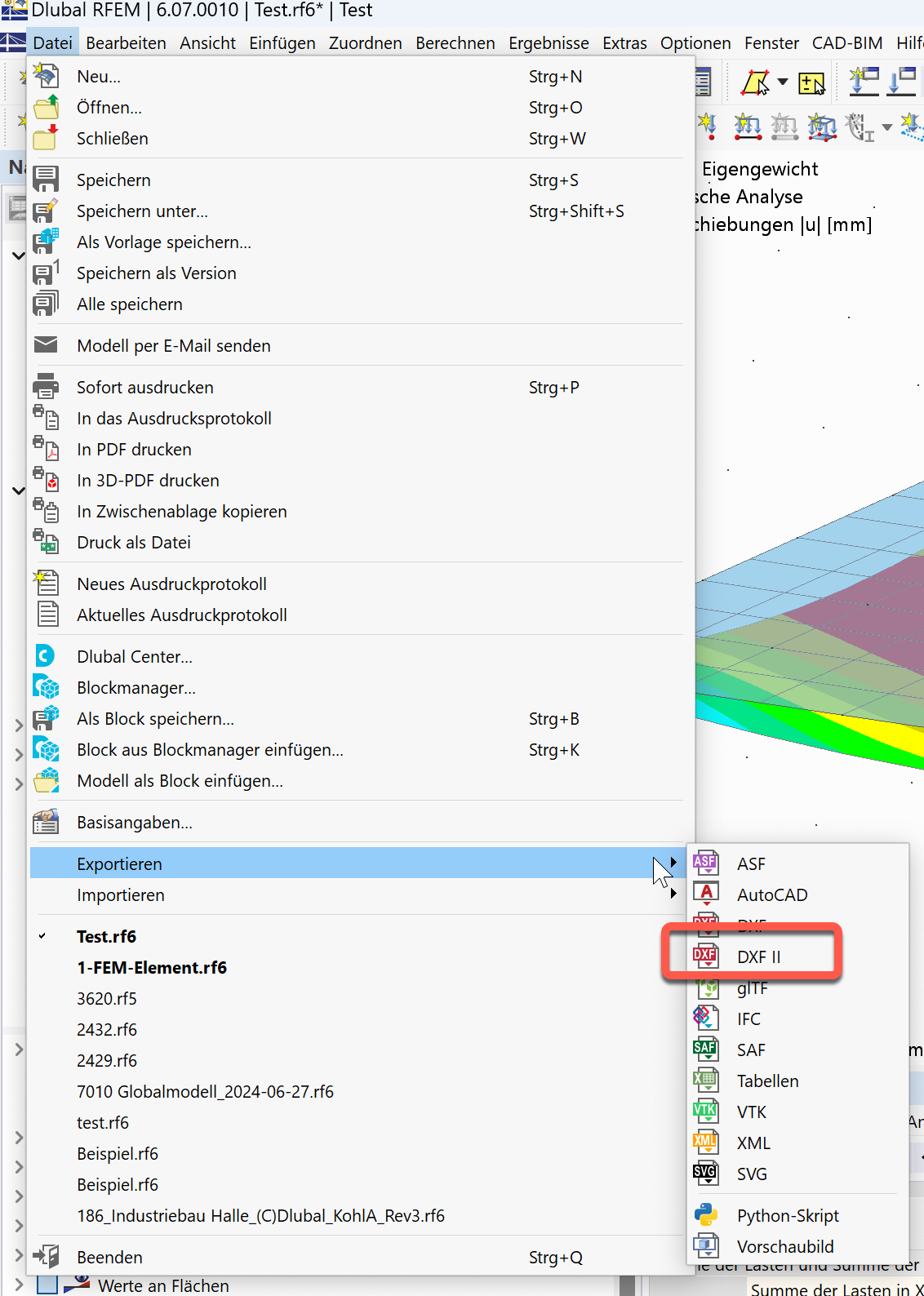

Ja, das FE-Netz kann direkt aus RFEM exportiert werden. Dazu gibt es seit einiger Zeit diese Funktion:



Damit kann das Netz wahlweise verformt oder unverformt in die DXF-Datei exprtiert werden.

Frank Faulstich

[neumerkel]

Vielen Dank! Ich habe die Funktion soeben ausprobiert, sehe das Menü und die Export Optionen, aber bei mir wird nichts exportiert - es entsteht kein File im Ordner...
Der normale DXF-Export erstellt Dateien wie gehabt, DXF II aber nicht.

Wird es die Funktion auch in Grasshopper geben? Ansonsten probier ich mal die C# Schnittstelle aus...

[Frank Faulstich]

Haben Sie die Funktion eventuell auf einem Mac ausprobiert?
Ich hatte genau den gleichen Effekt, den Sie beschrieben haben, auf mein Macbook. Auf einem Windows-PC lief es ohne Probleme und das DXF-File wurde erzeugt. Ich bin der Sache aber bisher noch nicht weiter nachgegangen.

Vermutlich wird die Funktion auch in die Grasshopper-Schnittstelle eingebaut. Ich frage mal bei dem Verantwortichen dafür nach.

Frank Faulstich

[neumerkel]

Ich wäre erfreut, wenn mir dieser Bug mit RFEM auf einem Mac passiert wäre... zur Zeit ist es ja nur auf Windows verfügbar.

LG RN
