Linie so rotieren, dass sie exakt parallel zur x-Achse liegt

[LCorporate]

Hallo liebe Community,

ich habe einen gegebenen Grundriss aus einer DXF Datei in RFEM importiert Nun möchte ich eine Längsseite des Grundrisses genau parallel zur x-Achse haben. Manuell kann ich den Grundriss so rotieren, dass diese Längsseite annähernd parallel ist, aber wie bekomme ich das exakt hin?

Vielen Dank!

Peter Wolf

[Frank Faulstich]

Hallo, der folgende Ablauf könnte funktionieren:

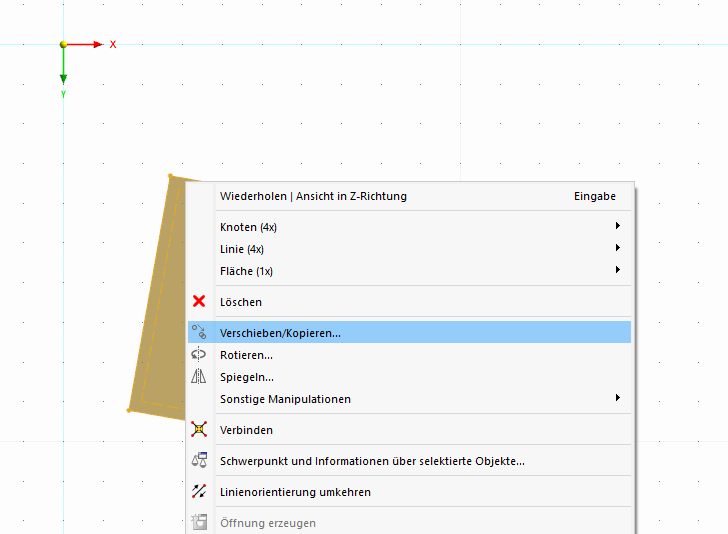

Verschieben Sie den Grundriss so, dass ein Eckpunkt im Ursprung liegt:

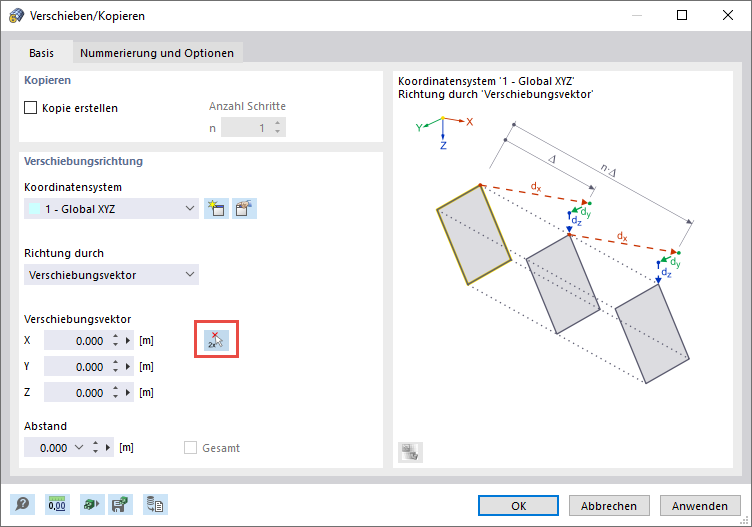

Picken Sie den Verschiebungsvektor in der Grafik.



Wählen Sie dabei erst den Eckpunkt und dann den Ursprung aus.

Selektieren Sie den Knoten im Ursprung. Wählen Sie die Funktion "Verschieben / Kopieren"

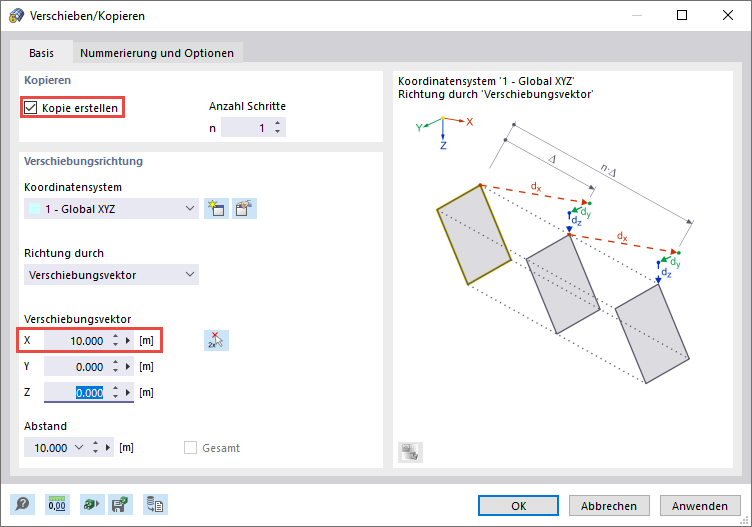

Wählen Sie "Kopie erstellen" und geben Sie einen Verschiebungsvektor in X-Richtung ein.

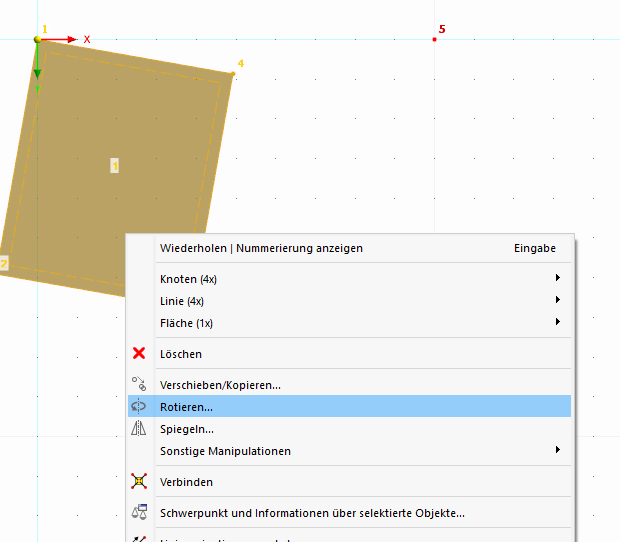

Wählen Sie die Funktion "Rotieren".

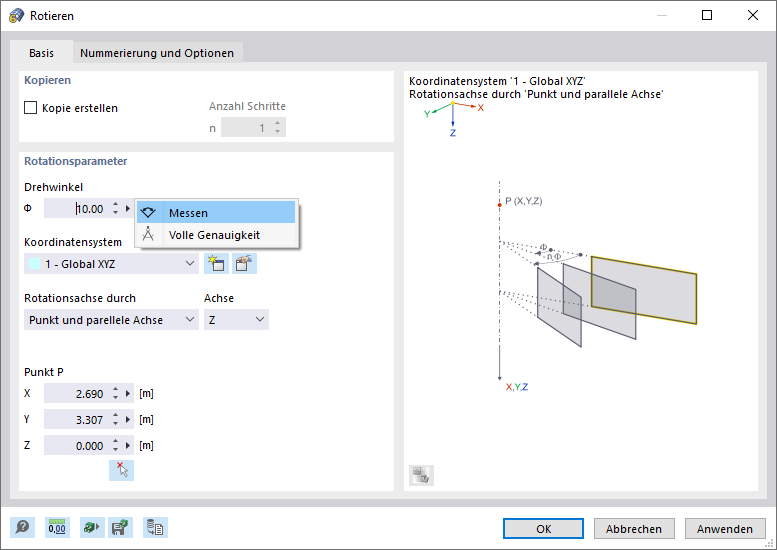

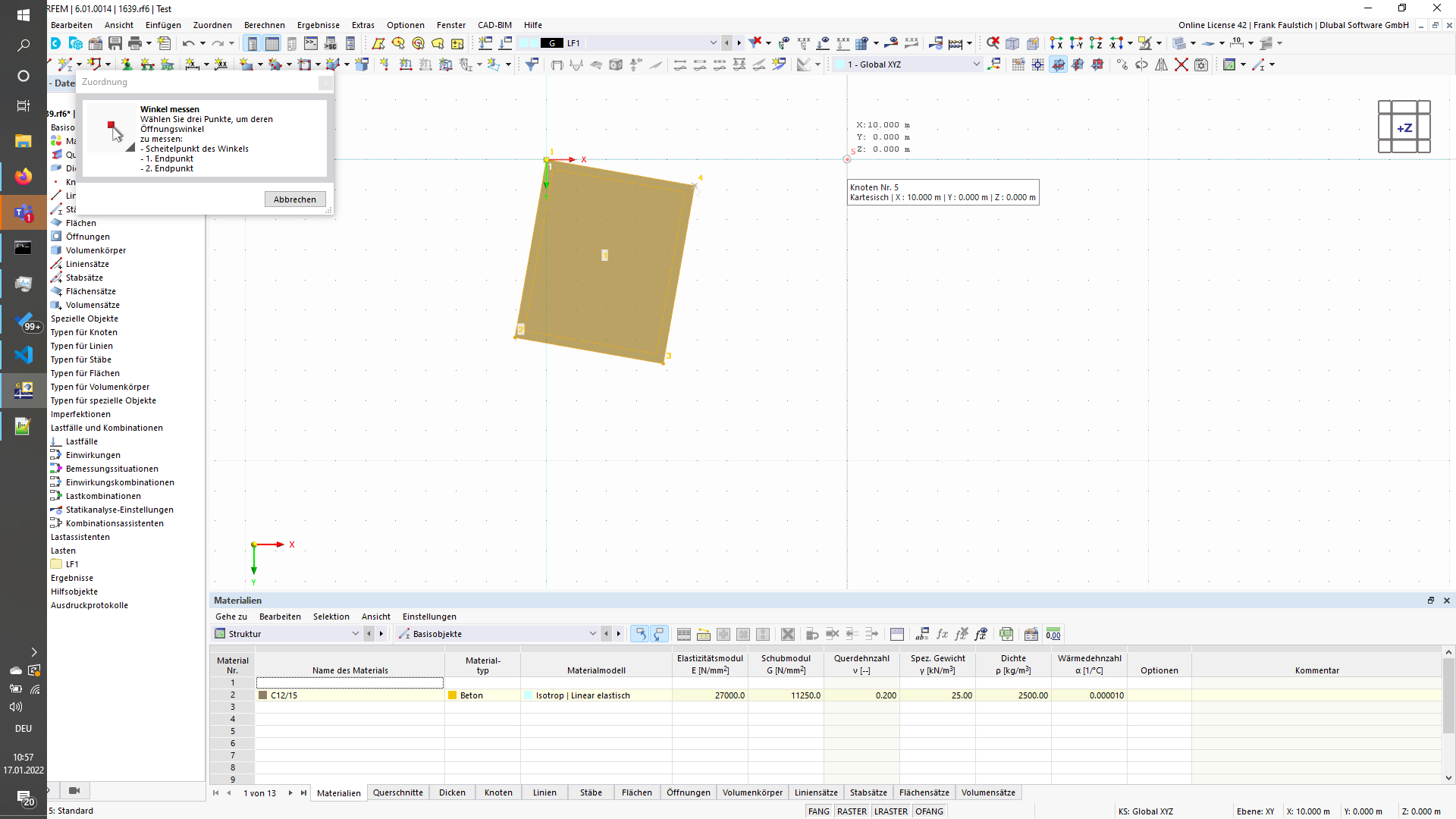

Nutzen Sie die Messen-Funktion, um den Winkel zu bestimmen.




Dabei ist eventuell eine Vorzeichenkorrektur des gemessenen Winkels erforderlich.

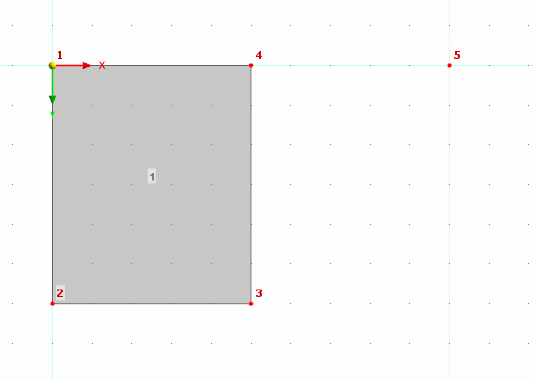

So sieht dann das Ergebnis aus:



Viele Grüße
Frank Faulstich

[LCorporate]

Danke für die ausführliche Anleitung! So hat es funktioniert, auch wenn es etwas umständlich ist.
