Platte mit Rippen - Normalkraft?

[amir.mo]

Hallo erstmal,

ich bin Masterstudent und aktuell befasse ich mich mit einem Projekt im Brückenbau.
Da mein Entwurf steht und es sich um einen 2 Stegigen Plattenbalken handelt, wollte ich mir das Modell für die Brücke bei RFEM nachbauen, aber einige SG (insbesondere die Normalkraft) ergibt einfach keinen Sinn, da ich vermutlich die Eingabeparameter Falsch definiert habe.

Ich habe eine orthotrope Platte mit der dicke von 40cm erstellt und da dran 2 Rippen definiert.

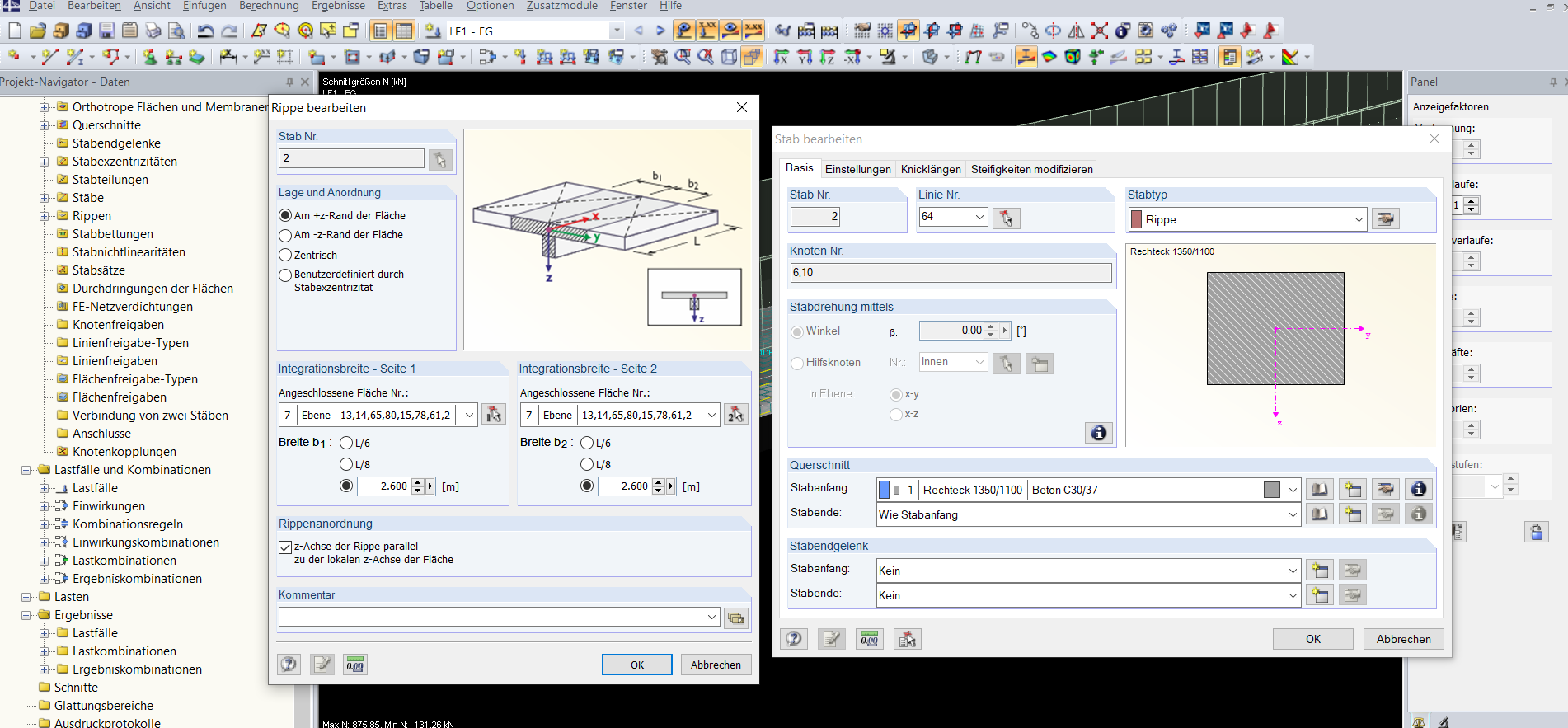

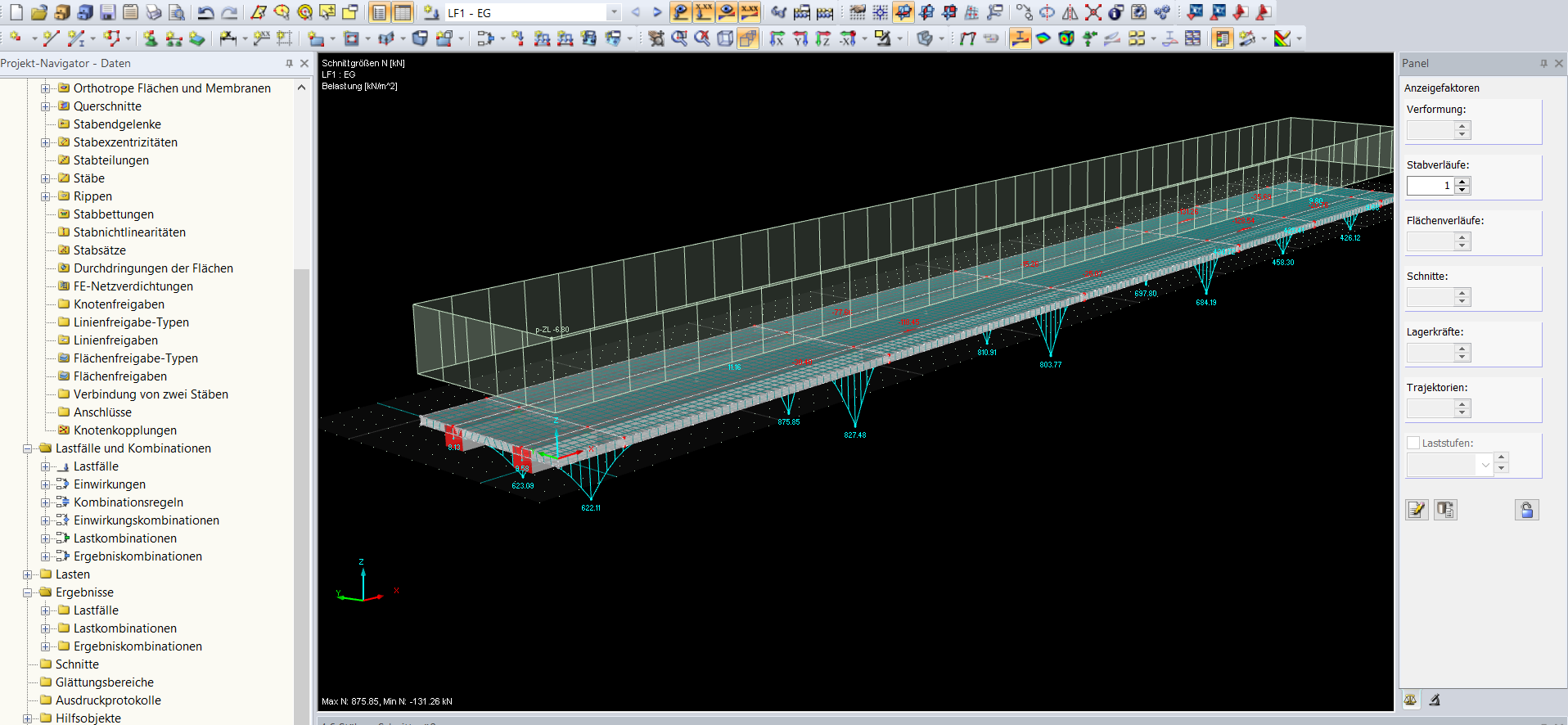

Im Anhang sieht man die Definition der Rippe und den N-Verlauf

Kann mir Jemand vllt schon sagen weshalb die Normalkraft auftritt? In diesem Fall sogar unter EG bzw einer Flächenlast die Dauerhaft wirkt?

[Frank Faulstich]

Hallo,

wenn es sich um ein 3D-Modell handelt, dann werden die Stäbe von Rippen als exzentrische Stäbe abgebildet. Durch die Biegung entsteht dann eine Normalkraft in den Stäben und eine Normalkraft mit umgekehrten Vorzeichen in der mitwirkenden Breite.

Hier gibt es eine ausführliche Erläuterung von Rippen in RFEM:

https://www.dlubal.com/de/support-un...ge-base/001411

Wenn später eine Stahlbetonbemessung durchgeführt werden soll, dann lohnt sich ein Blick in diesen Artikel:

https://www.dlubal.com/de/support-un...ge-base/001444

Viele Grüße
Frank Faulstich
