Moin Rstab Community.
Ich arbeite mit Tekla Structures, und habe mich hier frisch registriert weil die Schnittstelle welche ausschließlich von Dlubal gepflegt wird, aktuell mit den Versionen die ich zur Verfügung habe nicht funktioniert.
Tekla Structures Version 2019 SP1
RStab Version 8.06.1103
Auch im Tekla Forum habe ich angefragt, und kopiere einfach mal die Infos hier in diesen Thread:
Anbei auch:

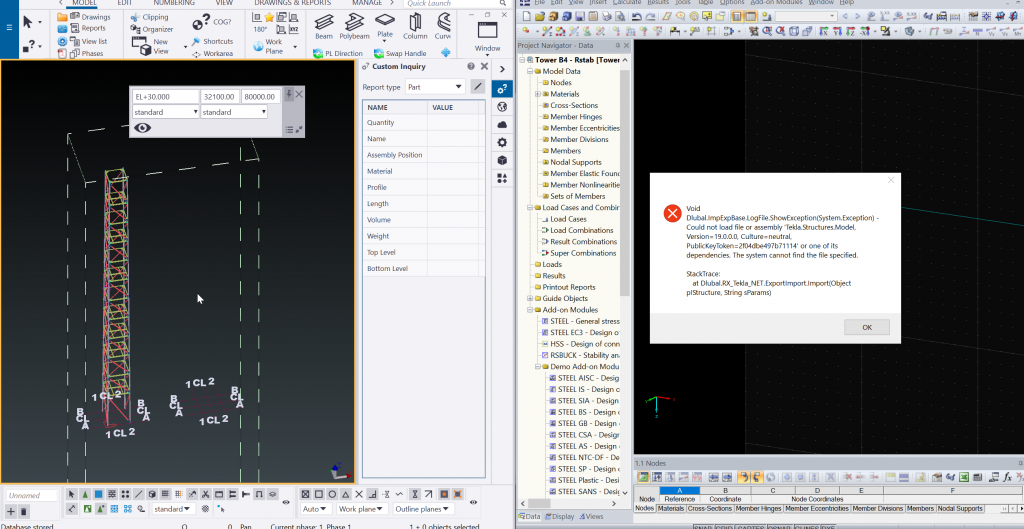

Fehlermeldung

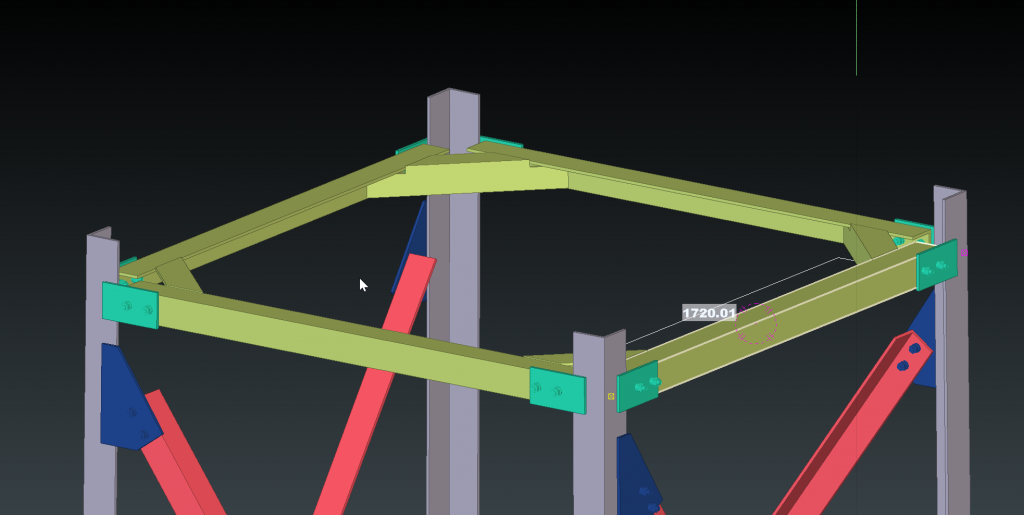

Screenshot Tekla

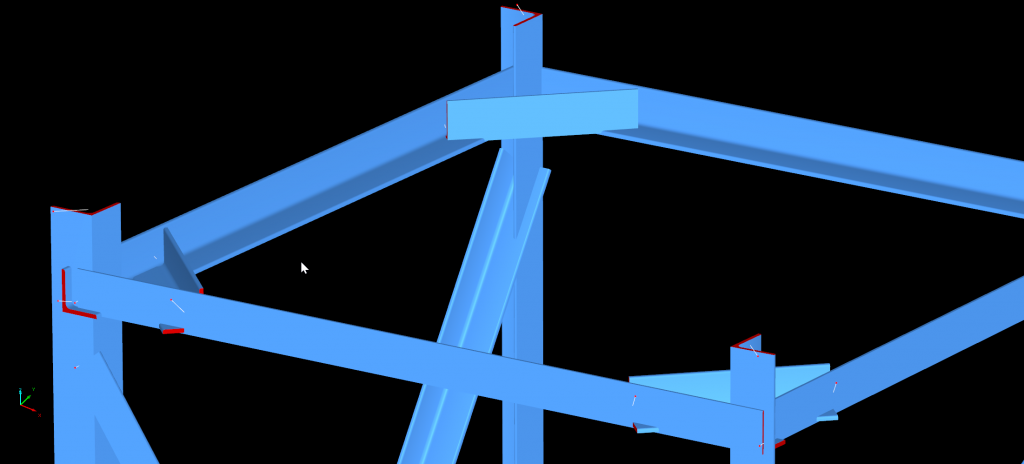

Screenshot Rstab (nicht direct Link, sondern Schnittstelle FEM als .stp)
![Klicke auf die Grafik für eine vergrößerte Ansicht
Name: 2019-05-20 18_24_08-RSTAB 8.06.1103 x64 - [Tower B4 - Rstab].png
Ansichten: 510
Größe: 408,3 KB
ID: 2346](filedata/fetch?id=2346&d=1569995834&type=thumb)
Ich arbeite mit Tekla Structures, und habe mich hier frisch registriert weil die Schnittstelle welche ausschließlich von Dlubal gepflegt wird, aktuell mit den Versionen die ich zur Verfügung habe nicht funktioniert.
Tekla Structures Version 2019 SP1
RStab Version 8.06.1103
Auch im Tekla Forum habe ich angefragt, und kopiere einfach mal die Infos hier in diesen Thread:
Hallo Herr Nawrot,
die Ursache hierfür ist, dass Dlubal bisher noch nicht die Schnittstelle zu Tekla Structures 2019 veröffentlicht hat.
Laut dem letzten Update-Bericht vom 17.04.2019 werden derzeit die Tekla Structures-Versionen 20.1 - 2018i unterstützt, dies gilt jedoch nur für RStab 8.17.01 und neuer
RStab 8.06.1103 unterstützt laut Update-Bericht nur maximal Tekla Structures 21.1
Die Fehlermeldung erscheint, weil die Schnittstelle eine Verbindung zu Tekla Structures 19.0 (!) aufzubauen, jedoch nicht zu Tekla Structures 2019.
Zumindest früher waren die notwendigen Dateien für die Schnittstelle zwischen RStab und Tekla Structures auch separat von Dlubal erhältlich, da Dlubal die Schnittstelle programmiert.
Aus diesem Grund empfehle ich Ihnen, bei Dlubal nachzufragen, ob es Möglichkeiten gibt, dass Sie mit RStab 8.06.1103 einen direkten Datenaustausch mit Tekla Structures 2019 durchführen können.
Da die Schnittstelle vollständig von Dlubal entwickelt und gepflegt wird, haben wir keinen Einfluss auf die Veröffentlichungszyklen bei Dlubal und den Umfang der verwendbaren Versionen bei der direkten Schnittstelle.
Bei Ihren beiden anderen Schnappschüssen zeigt sich der Unterschied zwischen dem geometrischen Modell und dem analytischen Modell: Der Statiker reduziert den Stab auf eine Linie, die lediglich zwei Hauptachsen hat. Somit ergibt sich eine Schwierigkeit beim Übertrag des geometrischen Modell in das analytische Modell, weil beim Export > FEM die Start- und Endpunkte der Teile als Knotenpunkte für das analytische Modell genutzt werden. In den Austauschformaten über Datei > Export wird teilweise die Rotation überhaupt nicht berücksichtigt.
Somit bleibt zu hoffen, dass Dlubal Ihnen eine Lösungsmöglichkeit über die direkte Schnittstelle oder einen anderen Weg bieten kann ... oder Sie müssen sehr viele manuelle Nacharbeit in Dlubal vornehmen.
Mir ist es zumindest nach einigen Tests mit unterschiedlichen Einstellungen und Formaten nicht gelungen das geometrische Modell aus Tekla Structures wie gewünscht in RStab zu importieren.
die Ursache hierfür ist, dass Dlubal bisher noch nicht die Schnittstelle zu Tekla Structures 2019 veröffentlicht hat.
Laut dem letzten Update-Bericht vom 17.04.2019 werden derzeit die Tekla Structures-Versionen 20.1 - 2018i unterstützt, dies gilt jedoch nur für RStab 8.17.01 und neuer
RStab 8.06.1103 unterstützt laut Update-Bericht nur maximal Tekla Structures 21.1
Die Fehlermeldung erscheint, weil die Schnittstelle eine Verbindung zu Tekla Structures 19.0 (!) aufzubauen, jedoch nicht zu Tekla Structures 2019.
Zumindest früher waren die notwendigen Dateien für die Schnittstelle zwischen RStab und Tekla Structures auch separat von Dlubal erhältlich, da Dlubal die Schnittstelle programmiert.
Aus diesem Grund empfehle ich Ihnen, bei Dlubal nachzufragen, ob es Möglichkeiten gibt, dass Sie mit RStab 8.06.1103 einen direkten Datenaustausch mit Tekla Structures 2019 durchführen können.
Da die Schnittstelle vollständig von Dlubal entwickelt und gepflegt wird, haben wir keinen Einfluss auf die Veröffentlichungszyklen bei Dlubal und den Umfang der verwendbaren Versionen bei der direkten Schnittstelle.
Bei Ihren beiden anderen Schnappschüssen zeigt sich der Unterschied zwischen dem geometrischen Modell und dem analytischen Modell: Der Statiker reduziert den Stab auf eine Linie, die lediglich zwei Hauptachsen hat. Somit ergibt sich eine Schwierigkeit beim Übertrag des geometrischen Modell in das analytische Modell, weil beim Export > FEM die Start- und Endpunkte der Teile als Knotenpunkte für das analytische Modell genutzt werden. In den Austauschformaten über Datei > Export wird teilweise die Rotation überhaupt nicht berücksichtigt.
Somit bleibt zu hoffen, dass Dlubal Ihnen eine Lösungsmöglichkeit über die direkte Schnittstelle oder einen anderen Weg bieten kann ... oder Sie müssen sehr viele manuelle Nacharbeit in Dlubal vornehmen.
Mir ist es zumindest nach einigen Tests mit unterschiedlichen Einstellungen und Formaten nicht gelungen das geometrische Modell aus Tekla Structures wie gewünscht in RStab zu importieren.
