Schnittgrössen

[Ingenieur1]

Hallo,also ich habe ein paar problemen mit dieser aufgabe,weil ich nämlich keine ahnung habe wie das mit den schnittgrössen richtig geht.
Also es graphisch darzustellen ist kein problem,aber um die auflagerreaktionen und schnittgrössen dieses tragwerkes zu bestimmen ist es wirklich schwer fur mich.

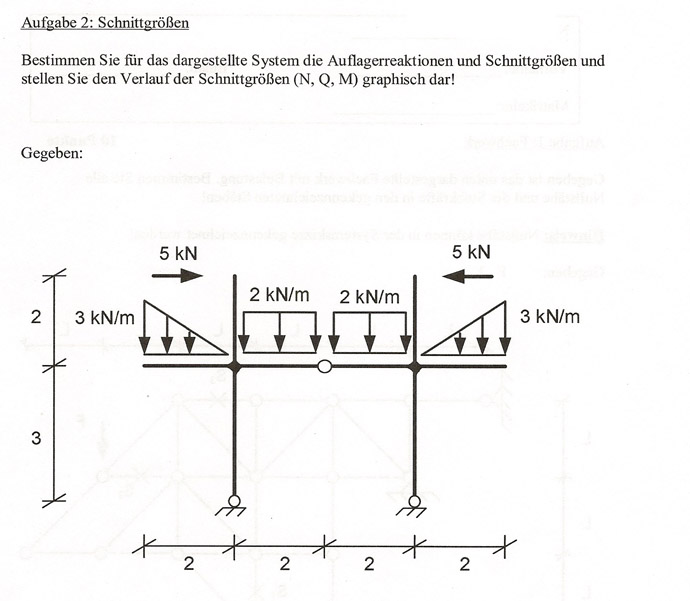

Wenn jemand mal einen blick auf das bild werfen könnte und mir helfen könnte wäre das wirklich nett.

Danke

[sebwhite]

AW: Schnittgrössen

Hallo Ingenieur1,

hab dir die Lösung mal angehängt...
Normalerweise solltest du aber schon in der Lage sein, solche trivialen Aufgaben zu lösen.
Wie du vielleicht schonm gemerkt hast ist die Bestimmung der horizontalen Kräfte der Knackpunkt... daher Freischneiden des halben Systems...

Gib nicht auf, aber Übungsbedarf hast du schon.
Nicht umsonst beenden viele Studenten aufgrund der technischen Mechanik das Studium!




Grüße aus Dresden,
Sebastian Weiß
