Ejemplo introductorio para el diseño de un arriostramiento de cubierta

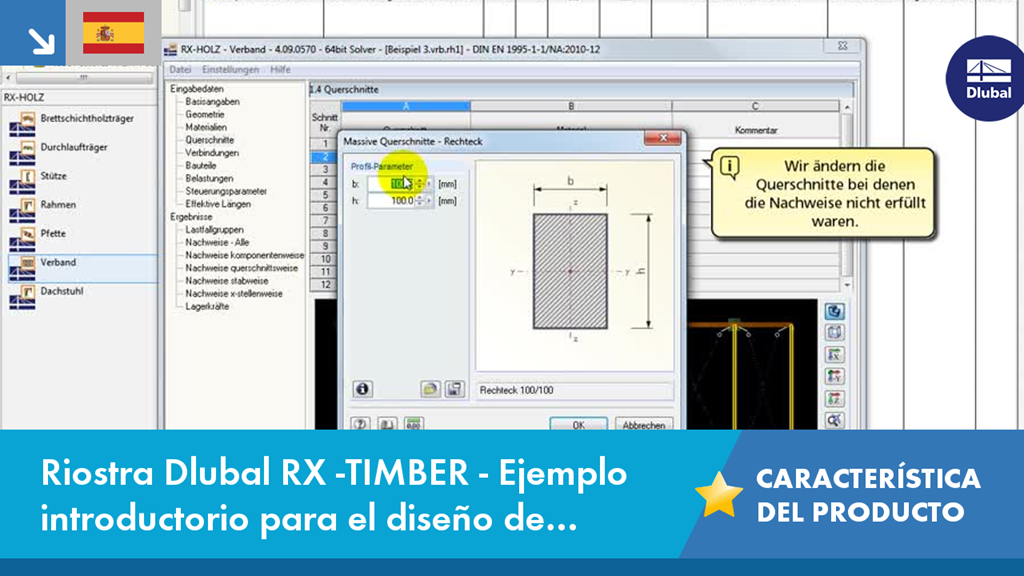

Riostra Dlubal RX -TIMBER - Ejemplo introductorio para el diseño de arriostramientos de cubierta
- Cálculo de los siguientes tipos de cubiertas:
- Cubierta a un agua
- cubierta a dos aguas
- Cubierta curva
- Todas las formas de cubierta permiten una selección libre de las diagonales de refuerzo. Están disponibles los siguientes tipos:
- Diagonales descendentes
- Diagonales ascendentes
- Diagonales de cruce con barras verticales
- Diagonales de cruce sin barras verticales
- Diagonales de cruce con barras de acero a tracción (tirantes)
- Consideración de las filas de las ventanas en la cumbrera mediante la selección de una parte interior intermedia.
- Para el cálculo según EC 5 (EN 1995), están disponibles los siguientes Anejos Nacionales:
- DIN EN 1995-1-1/NA:2013-08 (Alemania)
- NBN EN 1992-1-1 ANB: 2010 (Bélgica)
- EN 1992-1-1 DK NA: 2013 (Dinamarca)
- SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
- NF EN 1992-1-1/NA: 2016-03 (Francia)
- UNI EN 1992-1-1/NA: 2007-07 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Países Bajos)
- ÖNORM B 1992-1-1: 2018-01 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Suecia)
- STN EN 1995-1-1/NA:2008-12 (Eslovaquia)
- SIST EN 1995-1-1/A101: 2006-03 (Eslovenia)
- CSN EN 1995-1-1: 2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
- Entrada de geometría simple con gráficos ilustrativos
- Generación automática de cargas de viento
- La generación automática de combinaciones necesarias para el estado límite último y de servicio así como el cálculo de protección contra incendios
- Definición libre de los casos de carga a utilizar
- Extensa biblioteca de materiales
- Ampliación opcional de la biblioteca de materiales por otros materiales
- Amplia biblioteca de cargas permanentes
- Asignación de la estructura a clases de servicio y especificación de las categorías de clases de servicio
- Determinación de razones de tensiones, esfuerzos en apoyos y deformaciones
- Icono de información que indica un cálculo satisfactorio o fallido
- Escalas de color de referencia en las tablas de resultados
- Exportación directa de datos a MS Excel
- Interfaz DXF para crear los documentos de producción en CAD
- Idiomas del programa: inglés, alemán, checo, italiano, español, francés, portugués, polaco, chino, holandés y ruso
- Informe verificable que incluye los todos los cálculos necesarios. Informe disponible en muchos idiomas, por ejemplo en inglés, alemán, francés, italiano, español, ruso, checo, polaco, portugués, chino u holandés.
- En el cálculo del estado límite último, se divide la rigidez de la articulación por el coeficiente parcial de seguridad y en el cálculo del estado límite de servicio se lleva a cabo utilizando la rigidez media. Los valores límite para el estado límite último y de servicio se pueden definir por separado.
En RX-TIMBER Brace, se pueden realizar los siguientes ajustes para el cálculo:*Selección de los cálculos a realizar
- Opción para determinar los esfuerzos en los apoyos y deformaciones
- Ajuste de valores límite recomendados para los análisis de deformaciones en el cálculo de los estados límite últimos y de servicio
- Definición libre de los parámetros para el cálculo de protección frente al fuego de acuerdo con el método simplificado
- Consideración de las no linealidades de los materiales (barras defectuosas)
El tipo de cálculo que se desee realizar se puede definir en la ventana de parámetros de control.
La geometría se introduce por medio de plantillas, como en todos los demás programas de la familia RX-TIMBER. Al seleccionar la estructura de la cubierta, define la geometría de la base, que se puede ajustar mediante la configuración definida por el usuario. La clase de madera relevante del material se puede seleccionar de la biblioteca de materiales. Están disponibles todos los grados de material para madera laminada encolada, madera de frondosas, álamo y madera de coníferas especificados en EN 1995-1-1. Además, es posible generar una clase resistente con propiedades de material definidas por el usuario para ampliar la biblioteca.
Dado que el arriostramiento de refuerzo incluye las secciones de acero, los grados de acero actuales también están integrados en la biblioteca. Por lo tanto, también están disponibles las secciones laminadas y soldadas. Los rigidizadores de los elementos de acoplamiento se pueden considerar en la tabla 1.5 Uniones con rigidez elástica traslacional o rotacional. El programa trata estas rigideces con una rigidez que se divide por el coeficiente parcial de seguridad para el cálculo de la capacidad de carga y con los valores medios de las rigideces para el cálculo de la aptitud para el servicio. La carga se puede insertar directamente como una carga lateral (carga lateral equivalente) resultante de un cálculo de una viga de celosía.
La carga de viento se aplica automáticamente a los cuatro lados de la estructura. Además, puede especificar cargas definidas por el usuario; por ejemplo, cargas puntuales de pilares (carga de pandeo). De acuerdo con las cargas generadas, el programa crea automáticamente combinaciones para los estados límite últimos y de servicio, así como para el cálculo de la resistencia al fuego en segundo plano. Las combinaciones generadas se pueden considerar o ajustar mediante parámetros definidos por el usuario.
Después del cálculo, los resultados de los cálculos realizados, incluidos todos los valores intermedios requeridos, se muestran en tablas de resultados ordenadas de forma clara según varios criterios. Dado que el programa muestra los valores intermedios en detalle, se asegura la transparencia de todos los cálculos. Es posible mostrar la distribución de esfuerzos internos para cada posición x de la viga en una ventana gráfica separada. Aquí, se pueden mostrar tanto las deformaciones como los esfuerzos internos individuales.
Los cálculos con detalles de diseño y diagramas de resultados seleccionados se pueden agregar en el informe, proporcionando una documentación organizada de forma clara. El informe puede incluir gráficos, descripciones, dibujos y más. Además, es posible seleccionar qué datos de cálculo se incluirán en el informe.
