Ocelový výsuvný nos pro mostní estakádu

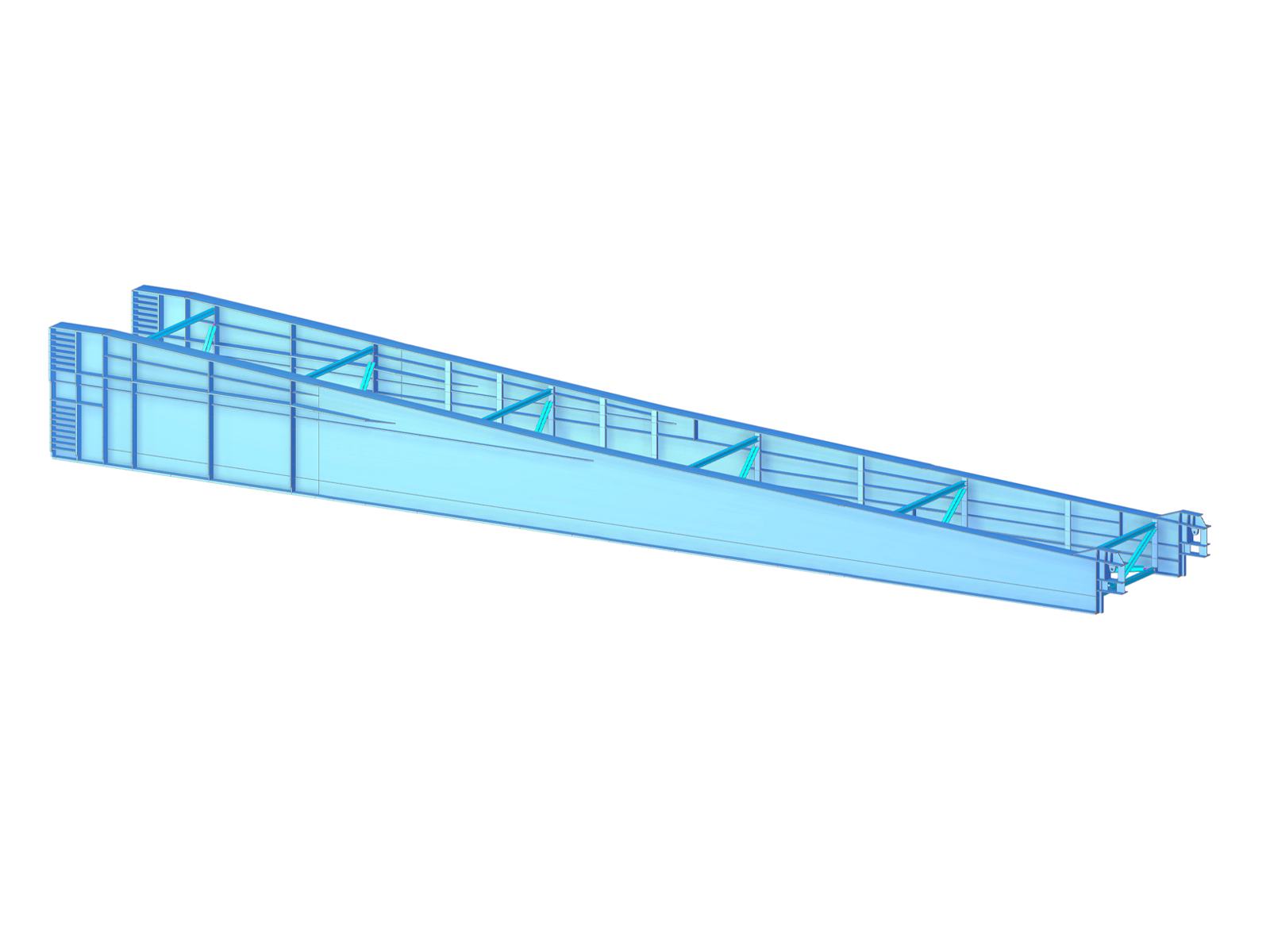

Ocelový výsuvný nos navržený pro podélný výsun betonové komory mostní estakády na dálnici D35 v České republice.
Ocelový výsuvný nos je speciálně navržen pro podélný výsun betonové komory na mostní estakádě dálnice D35 v České republice.
Design nosu umožňuje jeho další využití v obdobných stavebních projektech s možností rozměrových variací. Pro návrh byl použit prutový a stěno-prutový prostorový model zpracovaný pomocí programů SHAPE-THIN 8 a RFEM.
Výpočetní model vytvořili Ing. Petr Nečesal, Ing. David Marván a společnost PIS PECHAL, s.r.o.
Modelo en 3D
No se puede descargar
Proyecto de cliente / solo para visualización
Más sobre el modelo 3D
Especificaciones
| Número de nudos | 744 |
| Número de líneas | 1140 |
| Número de barras | 978 |
| Número de superficies | 20 |
| Número de casos de carga | 172 |
| Número de combinaciones de carga | 135 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 111,432 t |
| Dimensiones (métricas) | 40,420 x 5,400 x 4,467 m |
| Dimensiones (imperiales) | 132.61 x 17.72 x 14.66 feet |
| Versión del programa | 5.36.01 |
