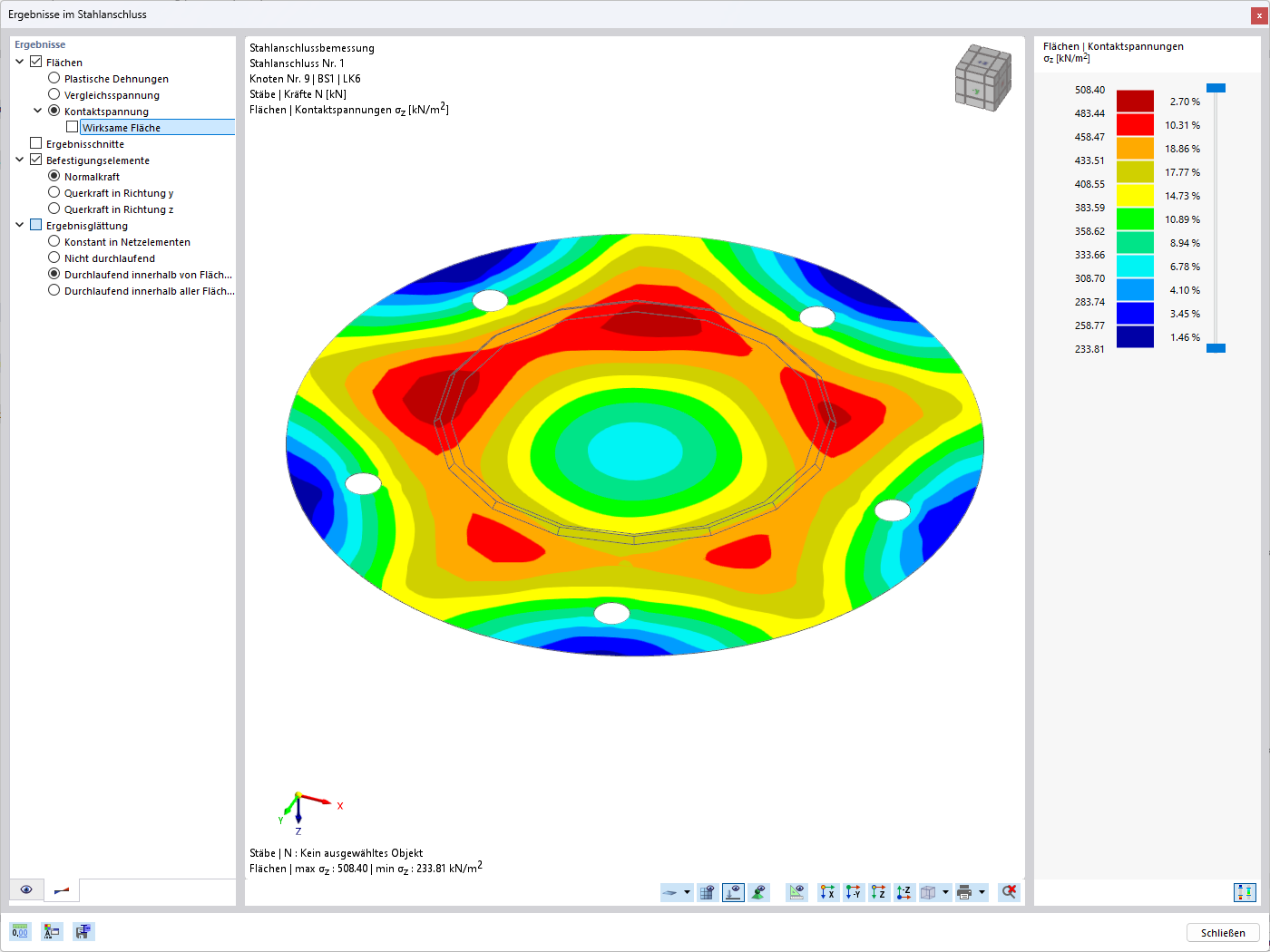

Ausgabe der Kontaktspannungen unter einer Fußplatte
Farblich codierte numerische Werte verdeutlichen den Spannungsverlauf an der Unterseite einer Fußplatte.
Die Grafik zeigt eine farbliche Darstellung der Kontaktspannungen an der Unterseite einer Fußplatte. Es werden numerische Werte abgebildet, die den Spannungsverlauf und dessen Intensität entlang des Fundamentbereichs aufzeigen. Eine Legende ordnet den Farbverlauf den jeweiligen Spannungsbereichen zu. Die Abbildung illustriert die Simulation der auf die Fußplatte übertragenen Lasten.
