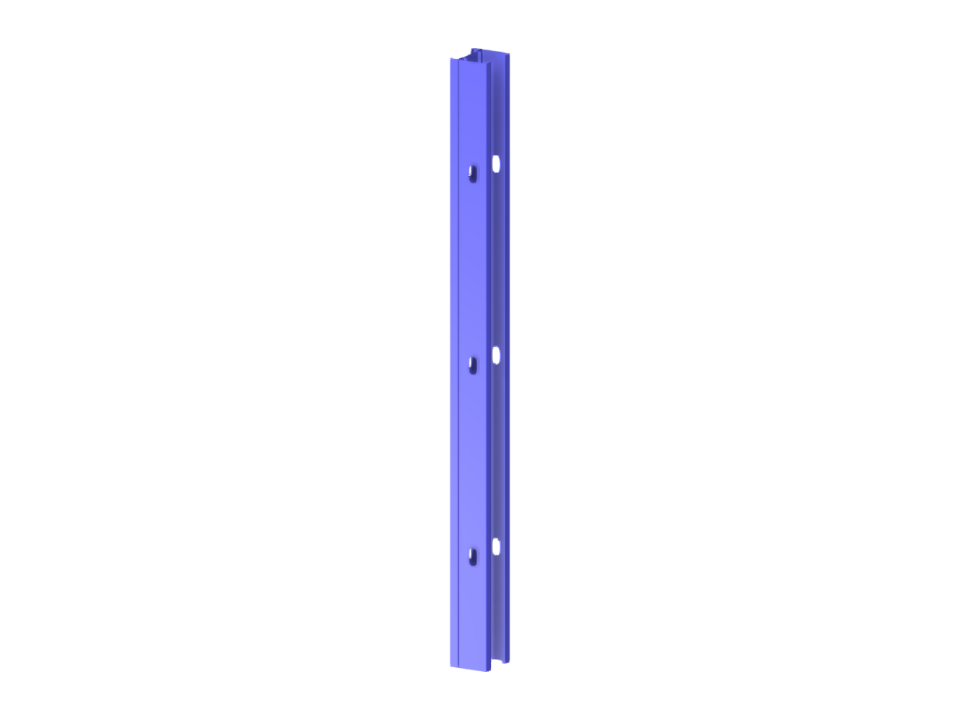

Parametrisierung der Geometrie von einer mit drei PGC-Profilen verstärkten Stütze mit dreifachem C-Profil.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Dreifache bewehrte C-Profil-Stütze
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 162 |
| Anzahl Linien | 148 |
| Anzahl Stäbe | 28 |
| Anzahl Flächen | 27 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,034 t |
| Abmessungen (metrisch) | 0,184 x 2,700 x 0,200 m |
| Abmessungen (imperial) | 0.6 x 8.86 x 0.66 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
