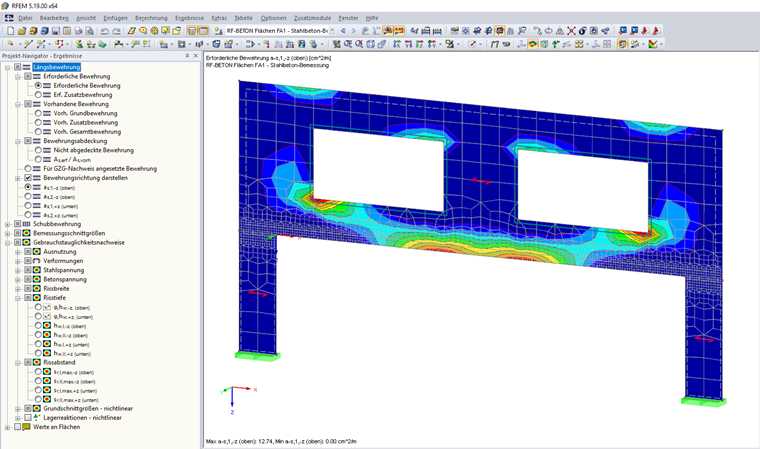

Posoudil jsem stěnu pomocí přídavného modulu RF-CONCRETE Surfaces. Stejné množství výztuže [cm²/m] se zobrazí na vnější i vnitřní straně. Musím zadat As,horní + As,dolní? Nebo jen jednu hodnotu (buď horní nebo dolní)?

Q: Posoudil jsem stěnu pomocí přídavného modulu RF-CONCRETE Surfaces. Stejné množství výztuže [cm²/m] se zobrazí na vnější i vnitřní straně. Musím zadat As,horní + As,dolní? Nebo jen jednu hodnotu (buď horní nebo dolní)?

V přídavném modulu RF-CONCRETE Surfaces je poloha &quot;Nahoře&quot; nebo &quot;Dole&quot; řízena orientací lokálního souřadného systému plochy.Viz také FAQ000740:Pro stěnu to znamená, že As,dolní resp. As,horní v závislosti na orientaci lokální osy z může být buď výtuž na vnější nebo vnitřní straně.Obě tyto hodnoty je třeba zohlednit pro plánování výztuže.Tedy součet As,dolní + As,horní.

Question

Posoudil jsem stěnu pomoc&#237; př&#237;davn&#233;ho modulu RF-CONCRETE Surfaces. Stejn&#233; množstv&#237; v&#253;ztuže [cm&#178;/m] se zobraz&#237; na vnějš&#237; i vnitřn&#237; straně. Mus&#237;m zadat As,horn&#237; + As,doln&#237;? Nebo jen jednu hodnotu (buď horn&#237; nebo doln&#237;)?

Accepted Answer

V př&#237;davn&#233;m modulu RF-CONCRETE Surfaces je poloha &quot;Nahoře&quot; nebo &quot;Dole&quot; ř&#237;zena orientac&#237; lok&#225;ln&#237;ho souřadn&#233;ho syst&#233;mu plochy.Viz tak&#233; FAQ000740:Pro stěnu to znamen&#225;, že As,doln&#237; resp. As,horn&#237; v z&#225;vislosti na orientaci lok&#225;ln&#237; osy z může b&#253;t buď v&#253;tuž na vnějš&#237; nebo vnitřn&#237; straně.Obě tyto hodnoty je třeba zohlednit pro pl&#225;nov&#225;n&#237; v&#253;ztuže.Tedy součet As,doln&#237; + As,horn&#237;.

Umístění výztuže v modulu RF-CONCRETE Surfaces: Orientierung der Fläche beachten

Posoudil jsem stěnu pomocí přídavného modulu RF-CONCRETE Surfaces. Stejné množství výztuže [cm²/m] se zobrazí na vnější i vnitřní straně. Musím zadat A_s,horní + A_s,dolní? Nebo jen jednu hodnotu (buď horní nebo dolní)?
