Podivné průřezové charakteristiky pro několik materiálů v programu SHAPE-THIN

Pro svůj průřez jsem definoval několik materiálů. DUENQ errechnet seltsame Querschnittswerte.

Odpověď:

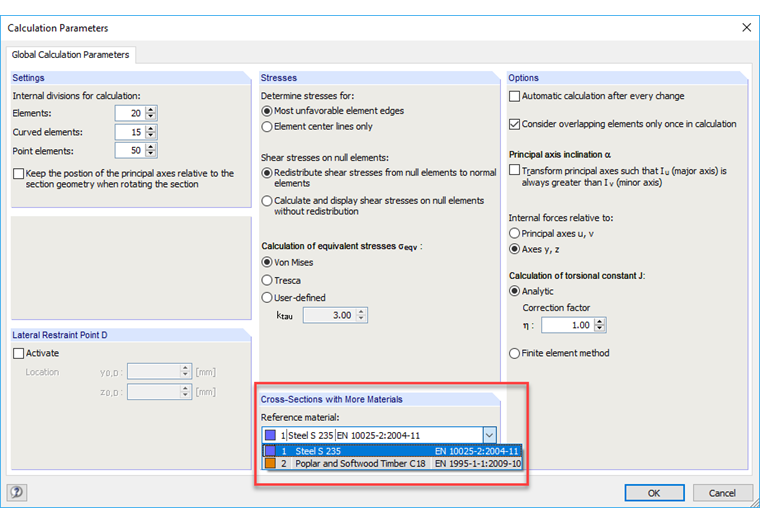

U průřezů z několika materiálů program SHAPE-THIN stanoví ideální průřezové charakteristiky a průběhy. Der Bezug erfolgt dabei auf das Referenzmaterial, das im Dialog Berechnungsparameter, Register Globale Berechnungsparameter hinterlegt ist (siehe Bild 1).

Stanovení referenčního materiálu
Stanovení referenčního materiálu

Es wird also die Fläche der einzelnen Materialien mit
n = Ei / Eref
auf die Fläche des Referenzmaterials umgerechnet.

Autor

Ing. Vogl vytváří a spravuje technickou dokumentaci.

;
