Rektangulární ocelová nádrž

Inženýrský model obdélníkové ocelové nádrže s vyznačením výsledků statické analýzy.

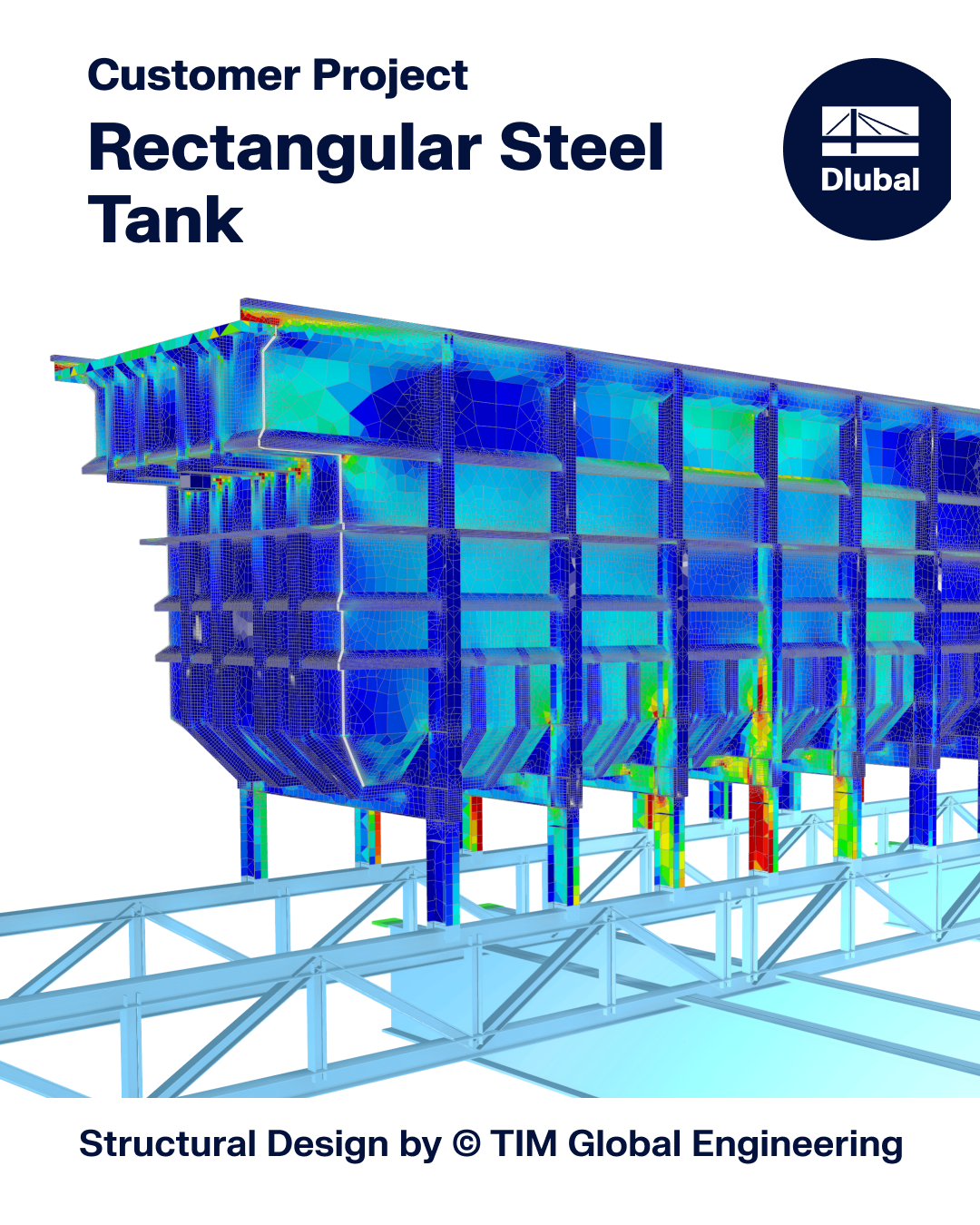

Obrázek zobrazuje inženýrský model obdélníkové ocelové nádrže použité v zákaznickém projektu. Model se zaměřuje na konstrukční komponenty a poskytuje přehled o tom, jak byla aplikována statická analýza. Prvky jsou dynamicky zobrazeny tak, aby odrážely různé výsledky analýzy, což zvyšuje pochopení chování nádrže. Tento obrázek je součástí prezentace inženýrských schopností v kontextu konkrétního projektu.
21.3.2025
055928
Projekt zákazníka: Ocelová nádrž obdélníkového tvaru
Ocelová nádrž obdélníkového tvaru s analýzou pevnosti a odolnosti, zaměřená na konstrukční integritu a efektivní využití materiálu.
Tento obrázek ukazuje ocelovou nádrž obdélníkového tvaru, která zdůrazňuje její odolnost a konstrukční integritu. Zaměřuje se na efektivní využití materiálů a odolnost konstrukce nádrže. Obsah vyzdvihuje význam technické analýzy pro zajištění dlouhodobé životnosti.
3D model
Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
Počet uzlů 3329
Počet linií 6695
Počet prutů 248
Počet ploch 2049
Počet těles 0
Počet zatěžovacích stavů 4
Počet kombinací zatížení 9
Počet kombinací výsledků 0
Celková hmotnost 19,348 t
Rozměry (metrické) 13,900 x 6,372 x 20,000 m
Rozměry (imperiální) 45.6 x 20.91 x 65.62 feet
21.3.2025
055929
Obdélníková ocelová nádrž LI 1
Obdélníková ocelová konstrukce nádrže LI 1 použitá v zákaznickém projektu, který demonstruje pokročilý konstrukční návrh.
Obrázek zobrazuje obdélníkovou ocelovou nádrž LI 1, součást zákaznického projektu, znázorňující její konstrukční rám a prvky designu. Nádrž je vyrobena z oceli a ukazuje techniky použití inženýrství při její výstavbě. Zvláštní pozornost je věnována geometrické konfiguraci nádrže a vlastnostem materiálu, které jsou zásadní pro stabilitu a trvanlivost.
3D model
Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
Počet uzlů 3329
Počet linií 6695
Počet prutů 248
Počet ploch 2049
Počet těles 0
Počet zatěžovacích stavů 4
Počet kombinací zatížení 9
Počet kombinací výsledků 0
Celková hmotnost 19,348 t
Rozměry (metrické) 13,900 x 6,372 x 20,000 m
Rozměry (imperiální) 45.6 x 20.91 x 65.62 feet
21.3.2025
055930
Nádrž

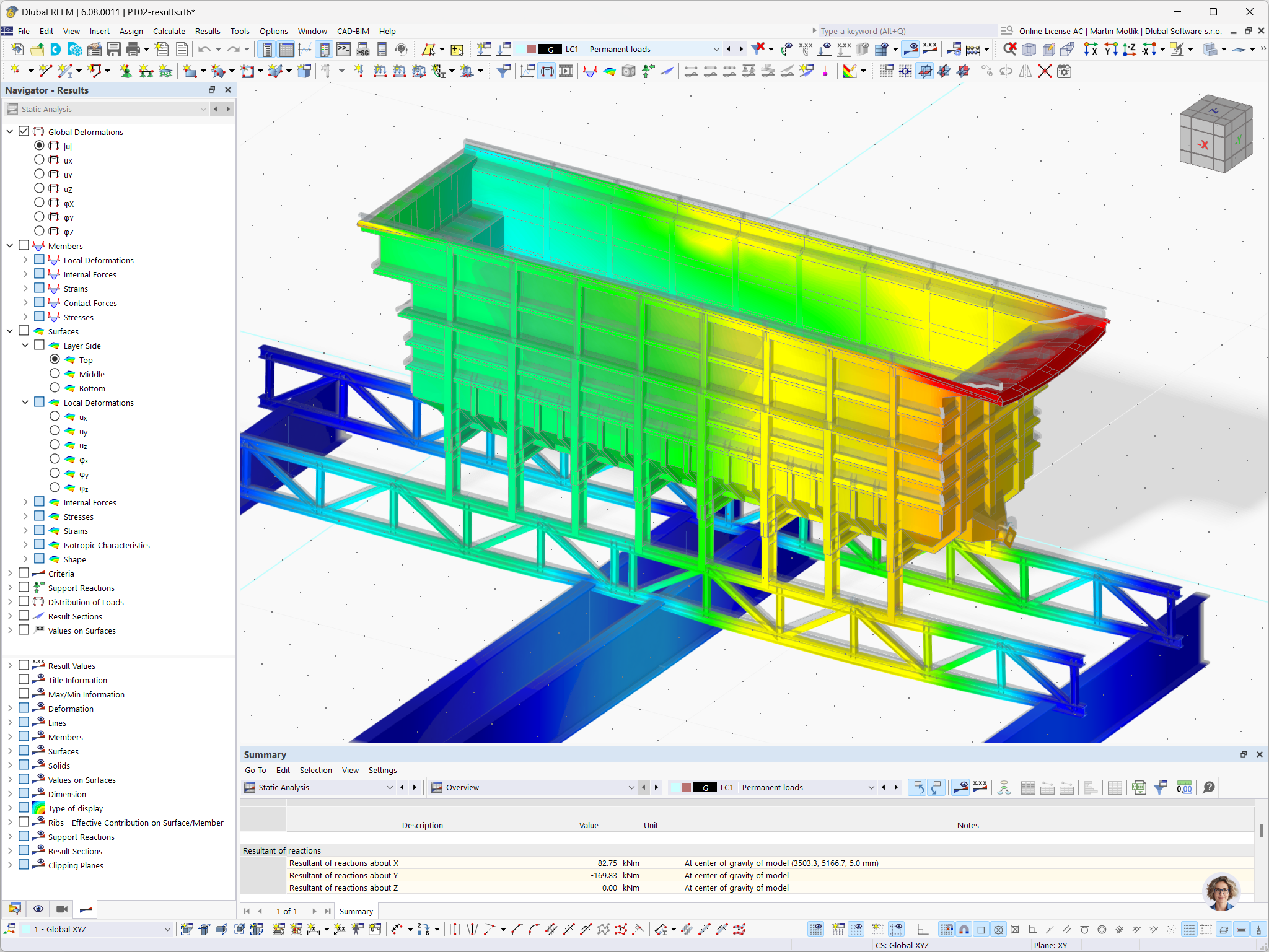

Obdélníková ocelová nádrž LI 2 s viditelnými ocelovými segmenty a výztužemi, prezentující detaily návrhu a inženýringu.
Obrázek zobrazuje obdélníkovou ocelovou nádrž s názvem LI 2, ukazující její konstrukční design. Zahrnuje viditelné ocelové segmenty a výztuhy. Jedná se o část zákaznického projektu, která ukazuje složité inženýrství a efektivní využití materiálu. Zaměřuje se na ocelové komponenty a jejich uspořádání v rámci konstrukce nádrže.
21.3.2025
055931
Obdélníková ocelová nádrž LI 3

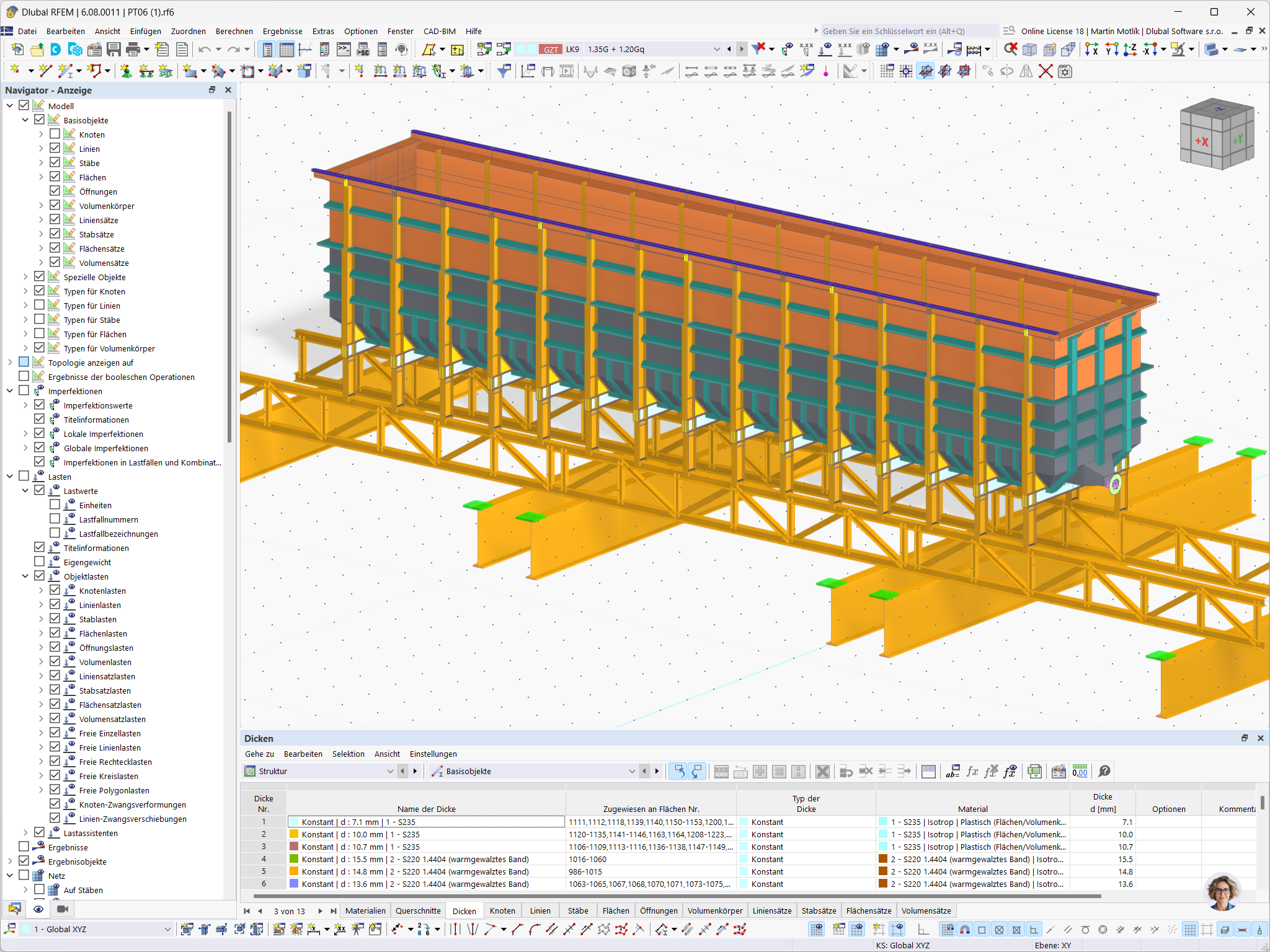

Model pravoúhlé ocelové nádrže použité v projektu zákazníka, které ukazuje detaily konstrukce a komponenty pro analyzování.
Tento obrázek zobrazuje model obdélníkové ocelové nádrže z projektu zákazníka, zdůrazňuje jeho statickou analýzu. Design nádrže je navržen tak, aby odolával specifickým zatěžovacím podmínkám, čímž zajišťuje trvanlivost a bezpečnost. Klíčové konstrukční prvky jsou jasně viditelné, což demonstruje přesnost inženýrství v modelu. Projekt je příkladem pokročilé inženýrské dynamiky v konstrukci ocelových nádrží.
21.3.2025
055932
Obdélníková ocelová nádrž
Obdélníková ocelová nádrž LI 4 v zákaznickém projektu, zobrazena s technickými detaily.

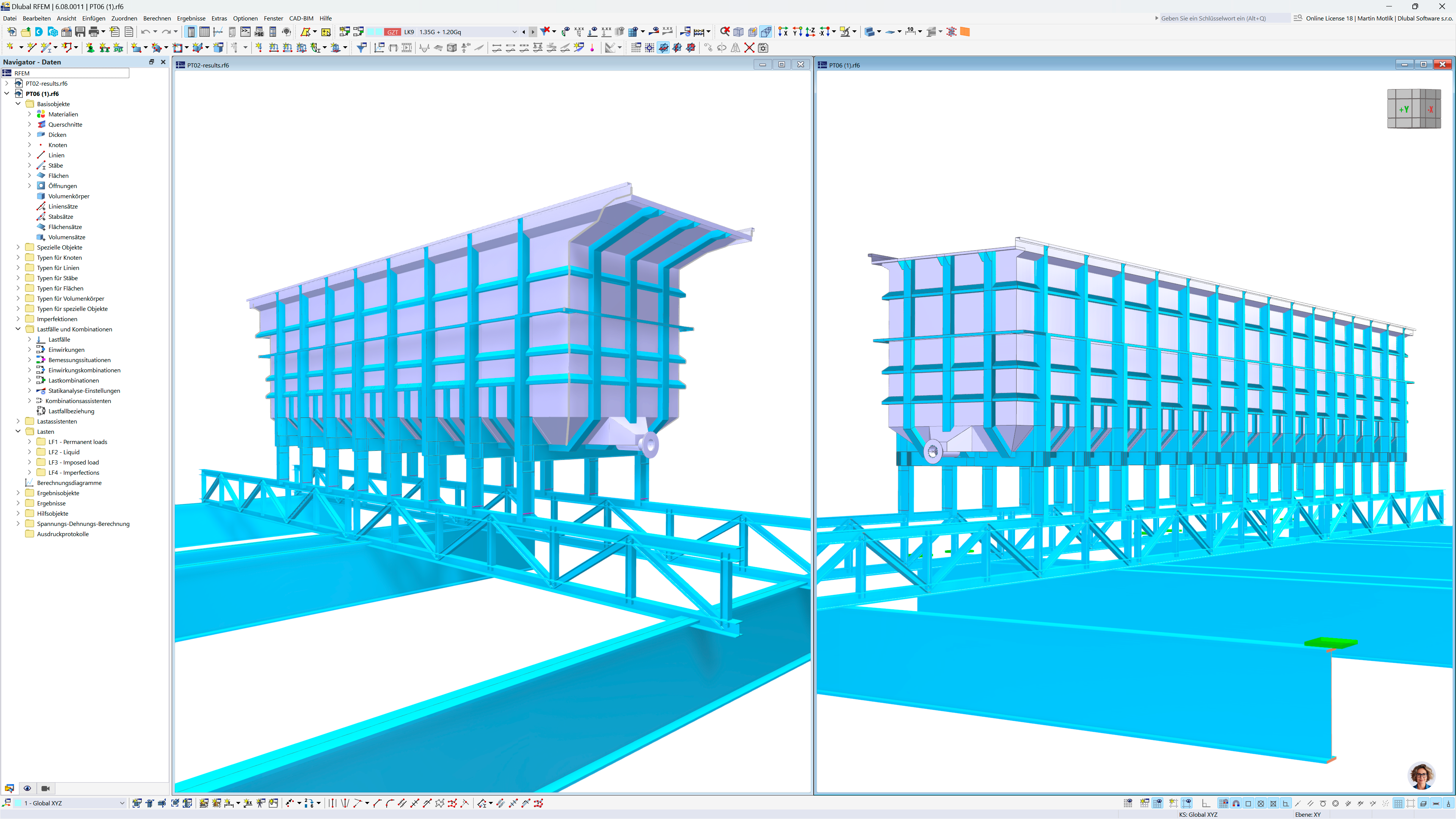

Obrázek zobrazuje pravoúhlou ocelovou nádrž modelu LI 4, který byl navržen v rámci zákaznického projektu. Jsou viditelné podrobné technické aspekty nádrže. Pozornost je zaměřena na konstrukční řešení a vlastnosti materiálu. Abstrakce je v měřítku a navozuje dojem robustní konstrukce.
