Zobrazení 1. a 2. jádrové šířky

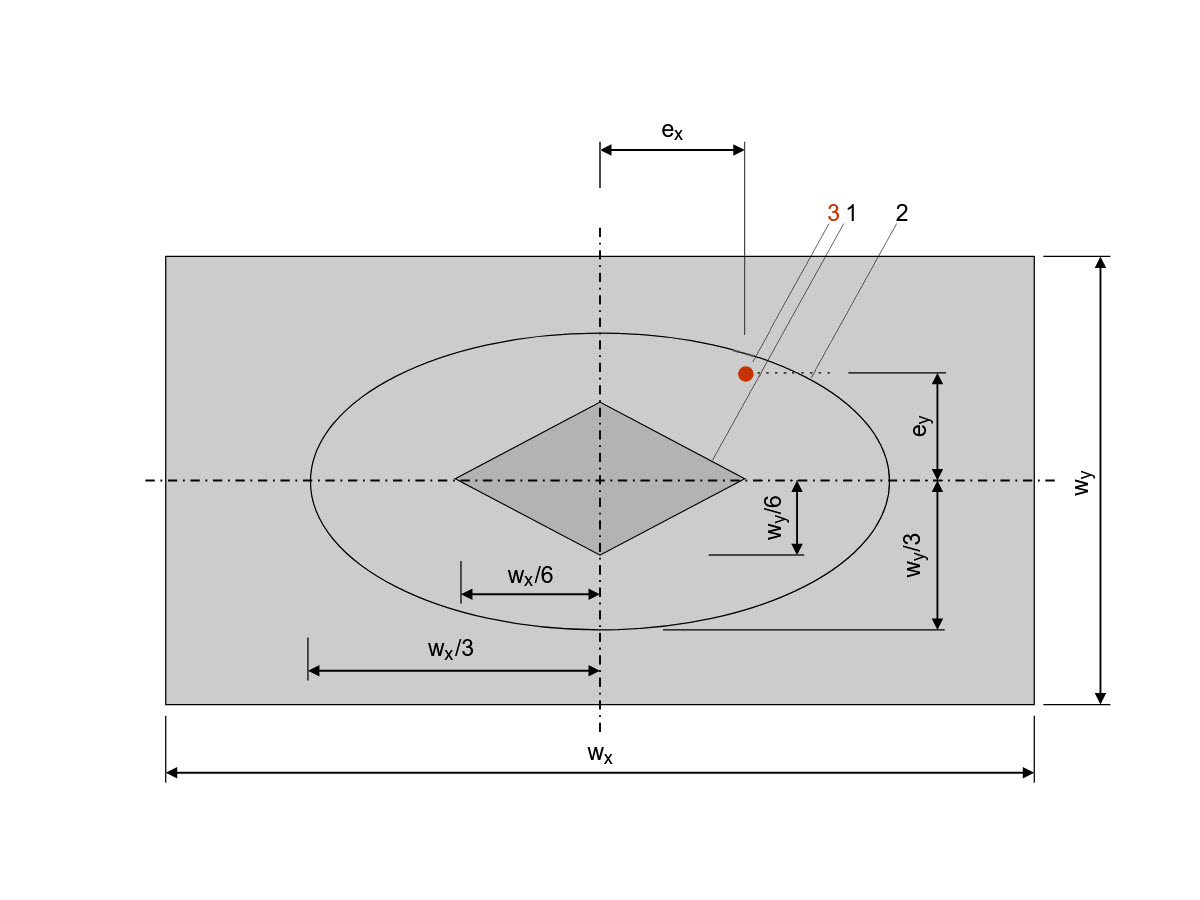

Technická ilustrace pro vysvětlení maximálně přípustných excentricit pro dodržení jádrových vzdáleností v geotechnických důkazech.
Vyznačení 1. a 2. jádrové rozsahu
Vyznačení 1: Omezení 1. jádrové rozsahu je znázorněno kosočtvercem.
Vyznačení 2: Omezení 2. jádrové rozsahu je znázorněno elipsou.
Vyznačení 3: Bod působení výslednice je bod, ve kterém na základovou plochu působí celková výsledná zatížení.
